Продолжая тему авиационных калибров, хочу представить венец развития немецкой штурмовой авиации с максимально мощным 75 мм танковым орудием. Фото этого самолета крайне редкие, поэтому с пониманием отнеситесь к тому, что их немного.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

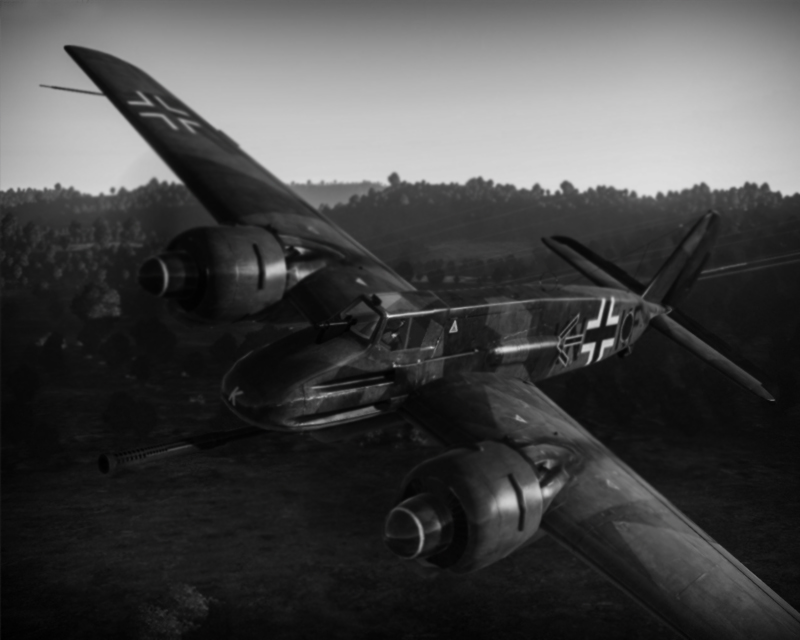

		Для замены состоявшего на вооружении штурмовых эскадр полутороплана Hs 123 в 1937 г. командование Люфтваффе предложило фирмам «Блом и Фосс», «Фокке-Вульф», «Хеншель» и «Гота» принять участие в конкурсе на новый самолет непосредственной поддержки войск (штурмовик). Из представленных проектов для постройки опытных самолетов были выбраны проекты фирмы «Хеншель» и «Фокке-Вульф». Проведенные в 1939 г. испытания этих самолетов выявили преимущество разработанного конструктором фирмы «Хеншель» Ф. Николаусом штурмовика Hs 129, который в 1940 г. был запущен в серийное производство.-------НА ФОТО: фронтальный вид штурмовика Hs-129 B-3

2▲

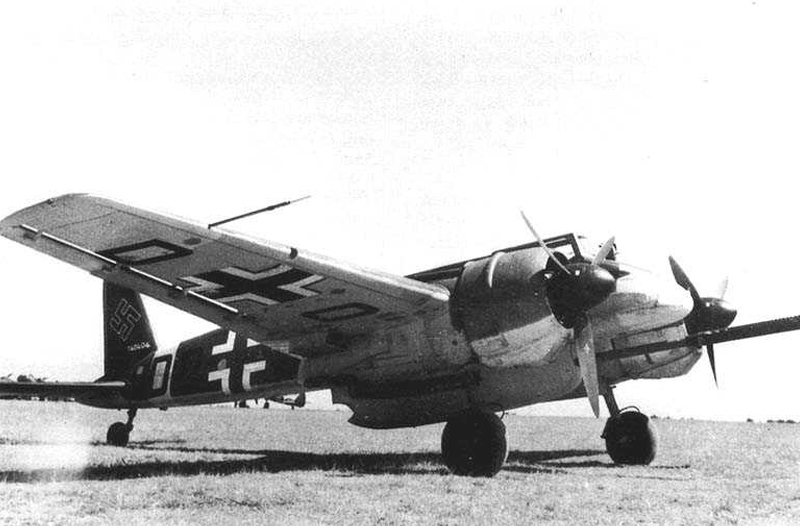

		Hs 129В представлял собой одноместный двухмоторный свободнонесущий моноплан с низкорасположенным_крылом. Фюзеляж — цельнометаллический полумонокок трапециевидного сечения с гладкой работающей обшивкой. Он состоял из трех частей, стыкующихся между собой: носовой, центральной и хвостовой. Наиболее интересной является носовая часть фюзеляжа, в которой помещается кабина пилота. Она представляет собой цельную бронированную коробку, сваренную из стальных листов толщиной 6 мм. Все листы плоские, кроме одного верхнего, которому придана обтекаемая форма. Для придания носовой части фюзеляжа обтекаемой формы бронекоробка снизу и с боков закрыта съемными дюралюминиевыми обтекателями. По сравнению с советским штурмовиком Ил-2, у которого самой бронекоробке придана обтекаемая форма, эти обтекатели можно рассматривать как довольно обременительный балласт.-------НА ФОТО: полет Hs-129 B-3 с первоначальным вариантом дульного тормоза.

3▲

		Фонарь кабины пилота застеклен плексигласом. В передней его части установлено гнутое бронестекло. Для предотвращения обледенения бронестекла предусмотрен обдув теплым воздухом, отводимым из масляного радиатора, установленного в передней части фюзеляжа. Задняя часть фонаря при открывании сдвигается назад по специальным направляющим, в случае аварии был предусмотрен ее сброс посредством механизма аварийного сбрасывания. Немецкие конструкторы не переставали ломать голову над тем, что же придумать для успешной борьбы с неуязвимыми Т-34, КВ и ИС.-------НА ФОТО Hs-129 B-3 , хорошо видна гондола орудия и дульный тормоз затянутый брезентом.

4▲

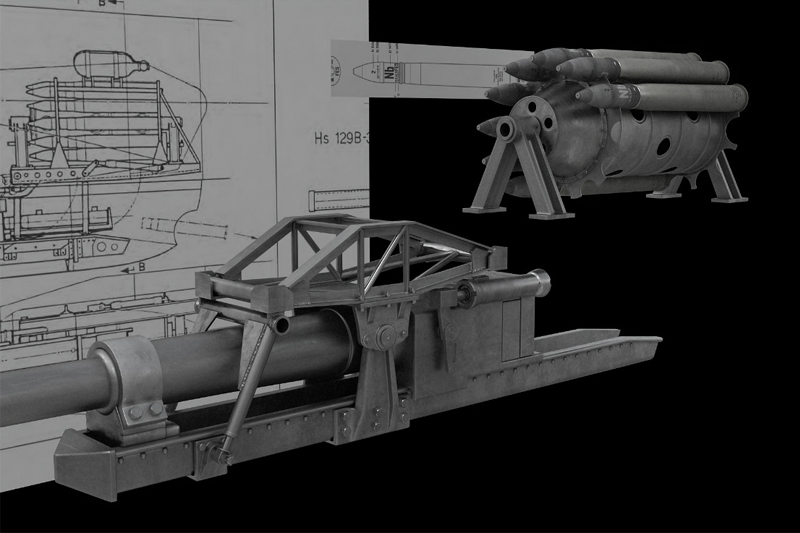

		Для Hs-129 были разработаны различные системы противотанкового вооружения, в том числе неуправляемые ракеты Werfer Granate моделей W.Gr.21 (калибра 210 мм) и W.Gr.28 (калибра 280 мм); специализированные противотанковые неуправляемые ракеты «Panzerblitz-1» калибра 70 мм и «Panzerblitz-2» калибра 55 мм; подвесной огнемет Gero. Часть из этих систем проходила летные испытания, часть - не пошла дальше чертежей. В 1942 г. испытали сухопутную противотанковую пушку PaK-40L калибра 75 мм. Ее авиационный вариант отличался наличием электропневматического заряжания из рассчитанного на 12 снарядов магазина револьверного типа и установкой на срезе ствола большого дульного тормоза. Модифицированный вариант получил обозначение ВК-7,5. -------НА ФОТО: немецкий солдат на фоне Hs-129 B-3

5▲

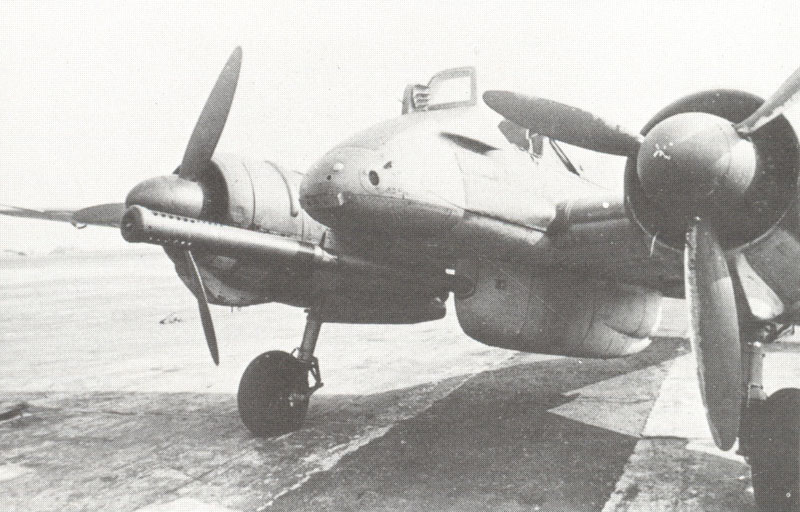

		В начале 1944 г. было принято решение о вооружении пушкой ВК-7,5 самолета Hs-129. В мае на стандартном Hs-129B-2 (W.Nr. 141258) был установлен деревянный макет гондолы с орудием. Самолет направили в испытательный центр Травемюнде. Крупногабаритный наплыв в нижней части фюзеляжа самолета существенно менял его аэродинамику. Для исследования поведения воздушного потока заднюю часть Hs-129В-2 W.Nr.141258 окрасили в черный цвет и обклеили узкими ленточками для визуализации потока. Исследования поведения самолета «ухудшенной» аэродинамики проводились на различных режимах полета, по их результатам было решено готовить серийное производство Hs-129B, вооруженных пушками ВК-7,5.-------НА ФОТО эскизное изображение размещения орудия и элементов прицеливания в самолете.

6▲

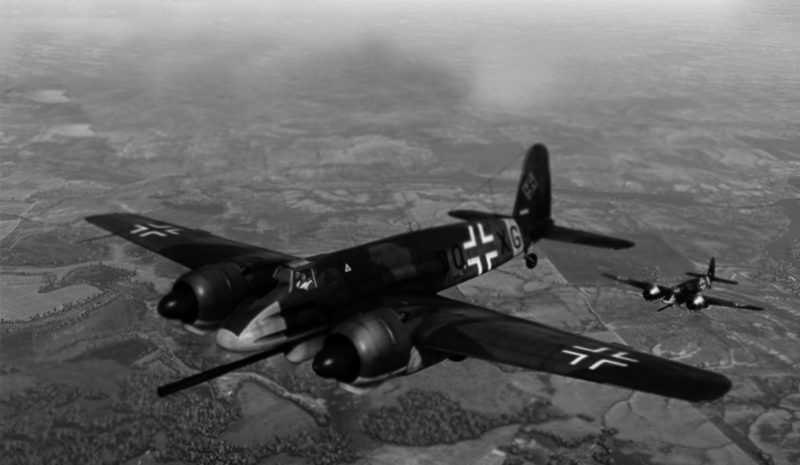

		В разных источниках приводятся различные обозначения Хеншелей 129 с 75-мм пушками: Hs-129B-3/ Wa (Wa, Waffentrager - носитель вооружения), Hs-129B-2/R4. В июле 1944 г. «живые» пушки установили на три экспериментальных самолета Hs-129B-3 (W.Nr. 162033, 162034 и 127035), которые в августе поступили в Тарневитц, в Erprobungskommando-26, для обстрела на полигоне трофейный русских танков. Испытания завершились в сентябре с положительными результатами, после чего самолеты направили на Восточный фронт. Крупноразмерный магазин пушки ВК-7,5 занимал всю центральную часть фюзеляжа Хеншеля, не оставляя места казенным частям пу¬шек MG-151, которые пришлось демонтировать. -------НА ФОТО: Hs-129 B-3 на полевом аэродроме. Предположительно Восточный Фронт

7▲

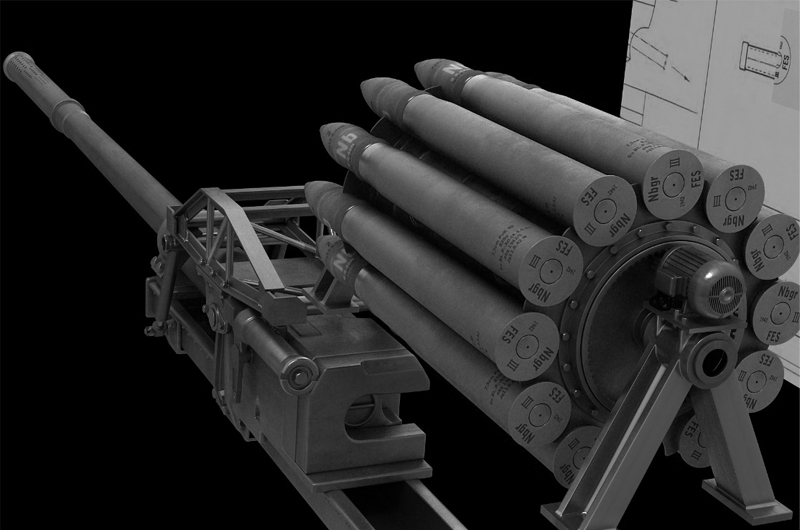

		В ряде источников говорится о том, что Hs-129B-3 не имели и пулеметного вооружения, однако, скорее всего, пулеметы все же оставили, так как они не мешали размещению боекомплекта к 75-мм орудию. Согласно техническому описанию, составленному штабом люфтваффе, вооружение состояло из одной пушки ВК-7,5 калибра 75 мм и двух пуле¬метов MG-17 калибра 7,92 мм. На первых трех Hs-129B-3 стояли прежние прицелы Реви, на машинах более позднего выпуска стали монтировать более совершенные телескопические прицелы ZFR-3. По завершению летных испытаний трех прототипов начался выпуск самолетов Hs-129B-3 на заводе в Берлин-Йоханнестали. Из-за тесноты производственных помещений, отстрел пушек на готовых самолетах производился через открытые окна заводского цеха по установленным на летном поле аэродрома мишеням.-------НА ФОТО: пролет двух штурмовиков Хеншель. Реконструкция.

8▲

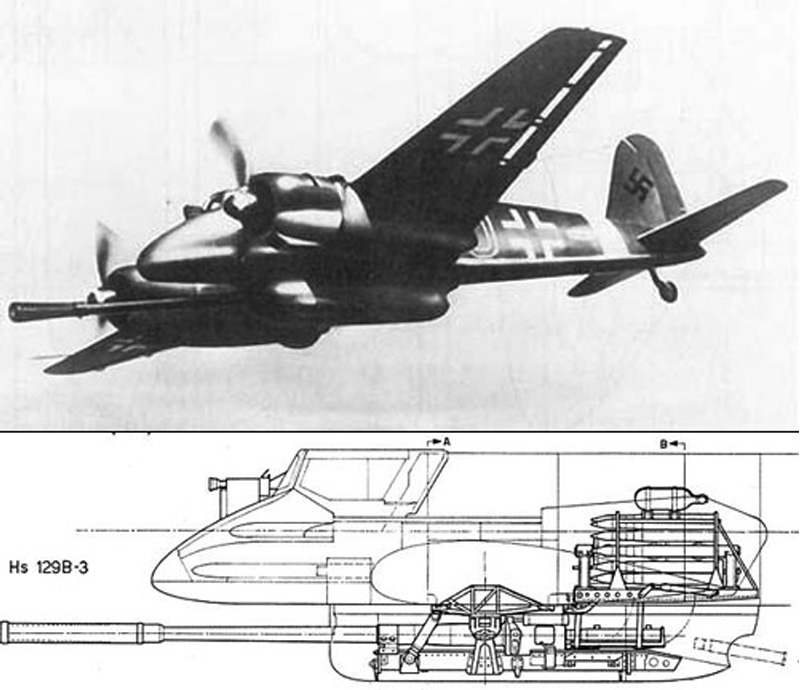

		Отстрел оружия в воздухе производился на полигоне Дипензее, после чего самолеты направляли на Восточный фронт в стаффели 10.(Pz..)/SG-9 и 14.(Pz..)/ SG-9. На фронте вооруженные 75-мм пушками Хеншели добились впечатляющих результатов, имея возможность поражать даже тяжелые танки ИС. Летчики прозвали Hs-129B-3 «Buchsenoffner» - консервный нож. Конструкцией Hs-129B-3 был предусмотрен аварийный сброс гондолы с 75-мм пушкой.-------НА ФОТО: 3D – модель. Казенная часть орудия и барабан со снарядами.

9▲

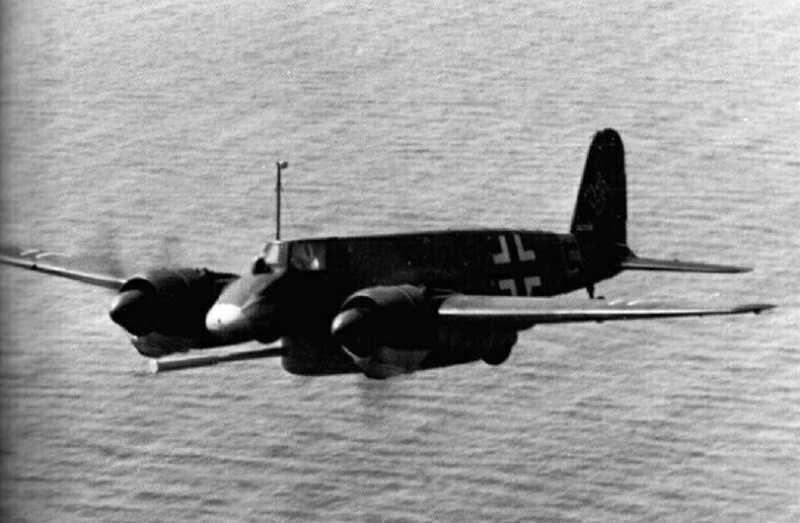

		Длина пушки ВК-7,5 - 6,165 м, масса всей установки - 450 кг, масса снаряда 6,8 кг, скорострельность 30 выстрелов в минуту. Как правило, за один заход летчик успевал выпустить не более четырех снарядов, но чтобы вывести танк из строя порой хватало и одного выстрела из 75-мм пушки Hs-1298-З. Характеристики орудия позволяли поражать танки с дистанции порядка 500 м. На дистанции 1000 м бронебойной снаряд пробивал установленную под углом 90 град к траектории полета бронеплиту толщиной до 130 мм.-------НА ФОТО: 3D – модель. Электродвигатель , приводящий в движение механизм заряжания револьверного типа.

10▲

		До прекращения выпуска Hs-129В в сентябре 1944 г. было изготовлено примерно 25 машин с 75-мм орудиями, известно так же, что в вариант «В-3» переоборудовали несколько Hs-1298-2. Самолеты Hs-129 В воевали на Восточном фронте вплоть до завершения войны, но в последние военные месяцы их количество резко уменьшилось, в январе 1945 г. некоторые подразделения SG-9 были перевооружены Фокке-Вульфами 190, оснащенными противотанковыми ракетами Panzerblitz.-------НА ФОТО: вираж штурмовика Hs-129 B-3 . Реконструкция
