Все модели и модификации пистолетов Маузер К-96 (Mauser C-96) в полном объеме описать довольно сложно. Это объясняется не только тем, что примерное количество вариантов пистолета превышает сотню. Еще одной причиной, по которой установить точное количество разновидностей Маузера К-96 не представляется возможным, это отсутствие сохранившихся документов и технической документации. Во время Второй Мировой Войны, когда союзнические войска захватили Оберндорф, один из офицеров армии США (по другим данным это был французский офицер) отдал приказ об уничтожении документации завода Waffenfabrik Mauser A.G.
Несмотря на многочисленные вариации пистолета, его принципиальная конструкция не менялась на протяжении многих лет. Изменения касались: длины стволов, емкости и формы магазинов, длины выбрасывателя и формы рукояток, формы курков и спусковых крючков, внешнего вида рамки оружия, типов прицельных приспособлений и особенностей маркировки.

Существуют различные способы классификации пистолетов Маузер К-96: по серийному номеру, по году выпуска, по дате изготовления, по особенностям конструкции. Каждый из способов имеет свои положительные и отрицательные стороны. В этой публикации я попытаюсь проиллюстрировать лишь самые основные разновидности пистолетов Маузер К-96 (Mauser C-96). Все они представлены в хронологической последовательности появления на свет.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲



2▲

		Прототип 1895 года. Это пистолеты так называемой «Модели 1895 года», выпущенные до полномасштабного серийного производства, т.е. прототип Маузера К-96. Основным внешним отличием является тонкая удлиненная спица курка.

3▲

		Маузер К-96 (Mauser C-96) с курком конической формы. Отличительными признаками модели является коническая форма боковых выступов курка, по этой причине пистолеты получили условное название «Mauser C-96 Cone Hammer». Курок в отличии от прототипа имеет закругленную форму. Первые версии пистолетов имели резкий переход между стволом и ствольной коробкой, встречались рукояти с ромбовидной насечкой.

4▲

		Существовали версии «Mauser C-96 Cone Hammer» с магазином на 6 и на 20 патронов.

5▲

		Маузер К-96 (Mauser C-96) с курком в виде большого кольца. Примерно к 1899 году у пистолета изменяется внешний вид курка. Он становится более широкий и плоский по бокам. Курок имеет большое отверстие в центральной части. Данная модель называется «Mauser C-96 Large Ring Hammer». При невзведенном состоянии курка он перекрывает прицельную линию. Возможно, это и было целью увеличения размеров курка. По другой версии большой курок позволял кавалеристу взводить его одной рукой о седло или бедро.

6▲

		Mauser C-96 Large Ring Hammer model Flatside – вероятно, с целью упрощения производства пистолеты Маузер К-96 с курком в виде большого кольца начали выпускать с рамками, поверхность которых была плоской, без фрезерования. Первой крупной партией этой модели стал контракт в 5000 экземпляров для Итальянских ВМФ (Mauser C96 Large Ring Hammer model Flatside to the Italian Navy). Такие пистолеты с гладкой поверхностью рамы получили название «Mauser C-96 Flatside» (плоская сторона).

7▲

		Вскоре в производство вернули пистолеты с фрезерованной рамой, но форму фрезеровки слегка изменили. Во-первых, она стала менее глубокой, а во-вторых, с правой стороны вместо одного выфрезерованного квадрата было вырезано два прямоугольника: вверху узкий и ниже более широкий. Первоначально пространство между этими прямоугольниками было пустое, позднее на нем разместили маркировку «WAFFENFABRIK MAUSER OBERNDORF А. NECKAR».

8▲

		Пытаясь найти удачную конструкцию пистолета, которая будет востребована на рынке, на заводе Маузер продолжают экспериментировать. Изменялась длина ствола, форма рукоятки. Появился так называемый компактный довоенный Маузер Боло с длиной ствола 120 мм, магазином емкостью 6 патронов и курком в виде большого кольца (Mauser C-96 Large Ring Hammer Bolo). У пистолета изменились размер и форма рукоятки, а так же количество насечек на ее поверхности.

9▲

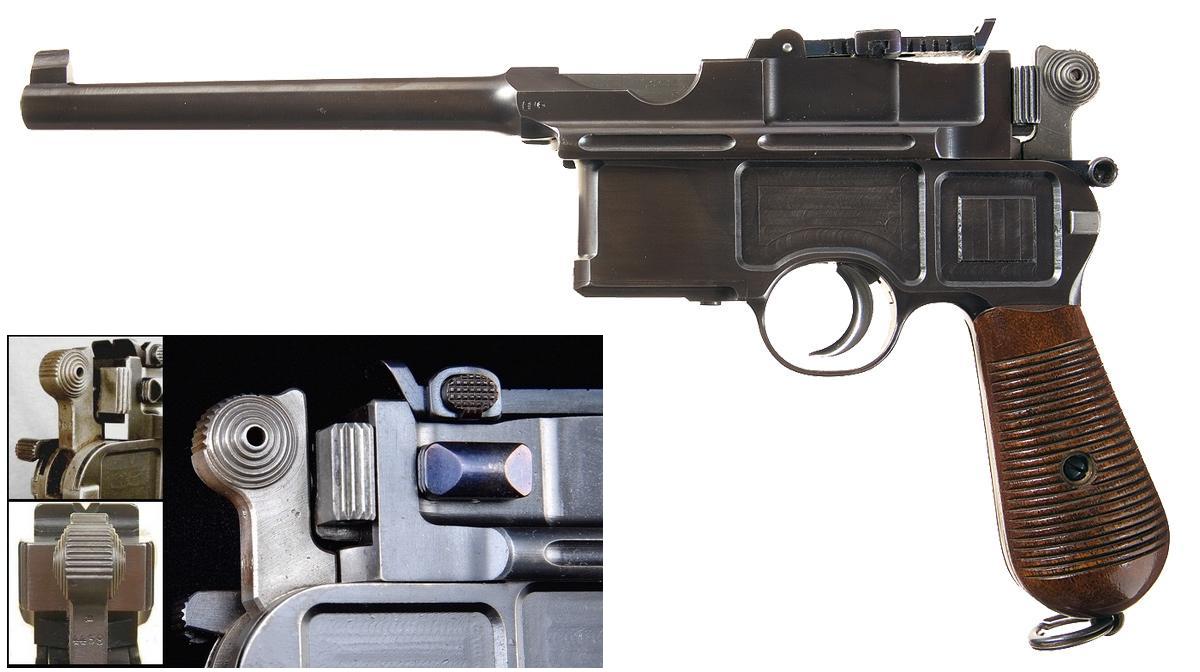

		Очередной серьезной модификацией, предшествовавшей полномасштабному стабильному производству, стало появление пистолетов Маузер К-96 с курком в виде маленького кольца (Mauser C-96 Small Ring Hammer). Форма самого этого курка так же менялась на протяжении всего производства. Вначале курок имел сквозное отверстие, по контуру которого наносились по две кольцевые проточки. После установки на пистолет предохранителя так называемого «нового образца», на задней поверхности курка стали наносить литеры «NS», с появлением предохранителя «универсального типа» маркировка исчезла и пропали кольцевые проточки у сквозного отверстия.

10▲

		Примерно к 1902 году сформировалась конструкция пистолета, которая позже начала выпускаться достаточно массово и получила название Предвоенная коммерческая модель Маузера К-96 (Mauser C-96 Prewar Commercial). Основная масса пистолетов довоенной коммерческой модели имеют характерные признаки: длина ствола 140 мм, наружная поверхность ствола имеет плавный переход от патронника к стволу, калибр 7,63 мм, магазин емкостью 10 патронов, прицел секторный с градуировкой от 50 до 1000 метров, предохранитель так называемого «второго типа» с характерным отверстием в кнопке предохранителя, курок с головкой в виде маленького кольца с кольцевыми проточками вокруг отверстия в курке. Щечки рукоятки чаще всего изготовлены из ореха и на их поверхности обычно нанесено 30-34 проточки, паз на рукоятке для крепления кобуры-приклада широкий, кольцо в нижней части рукоятки, предназначенное для крепления пистолетного ремешка расположено попрек осевой линии ствола. Эта модель в течение выпуска претерпела одно серьезное изменение — изменилось количество нарезов канала ствола с 4 до 6.

11▲

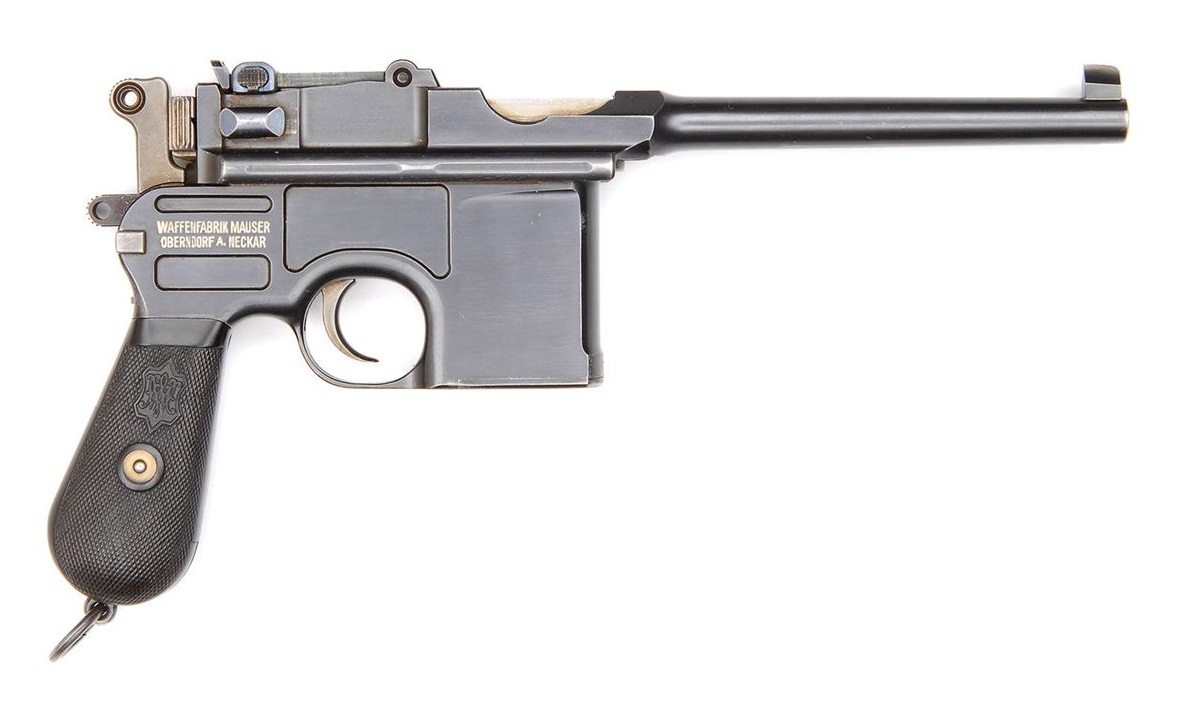

		Среди пистолетов Маузер К-96 (Mauser C-96) довоенной коммерческой модели (Mauser C96 Prewar Commercial) были и пистолеты, щечки рукояток у которых были изготовлены из жесткой резины и имели ромбовидную насечку.

12▲

		Пистолеты Маузер К-96 (Mauser C-96) военной коммерческой модели (Mauser C96 Wartime Commercial) выпускались с 1912 (1914) по 1918 годы. Они отличаются от довоенной коммерческой модели наличием предохранителя так называемого «нового образца», отсутствием отверстия в головке рычага предохранителя и наличием маркировки в виде букв «NS» на задней поверхности курка. Канал ствола так же как и у поздних моделей довоенной коммерческой модели имел 6 нарезов. Прицельная планка у пистолетов военной коммерческой модели имела шкалу деления от 50 до 1000 метров, но в отличии от большинства пистолетов довоенной модели на шкале не была нанесена цифра «900».

13▲

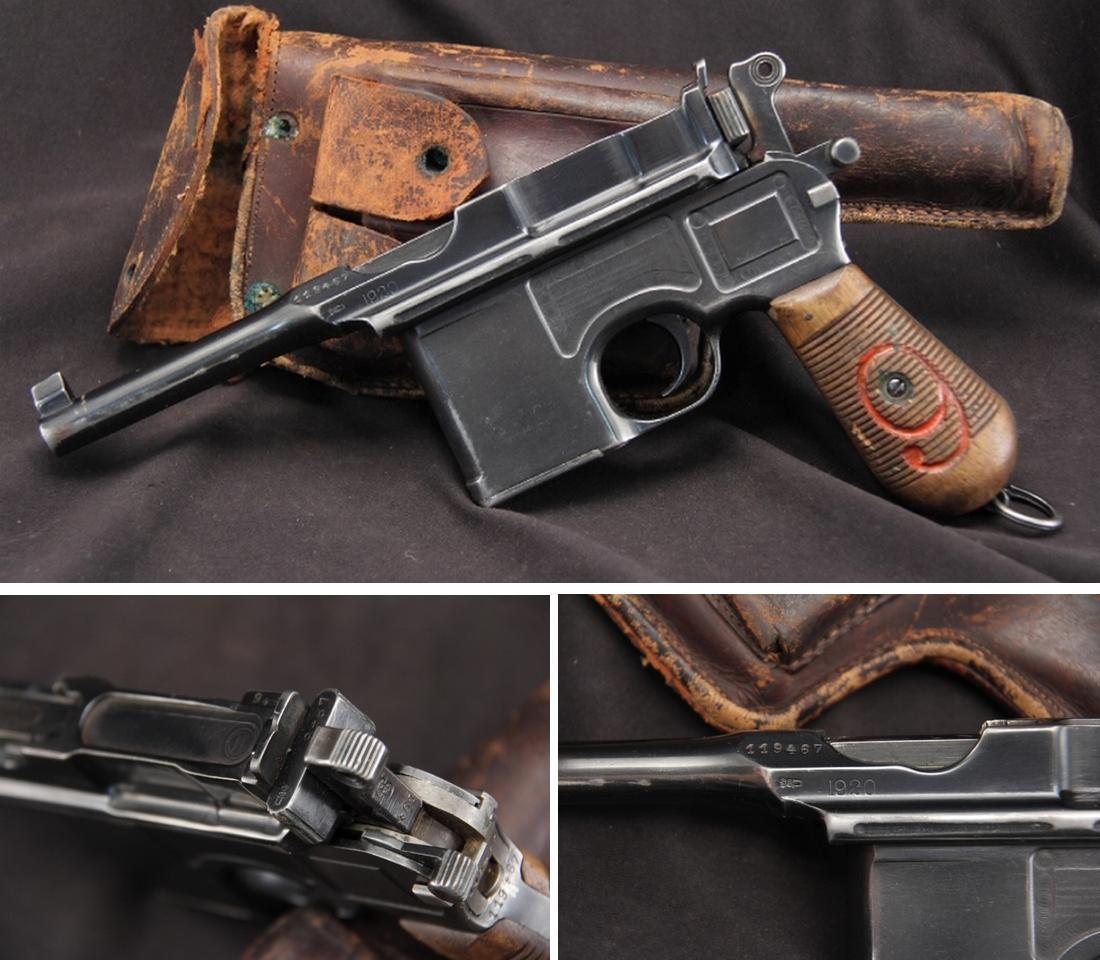

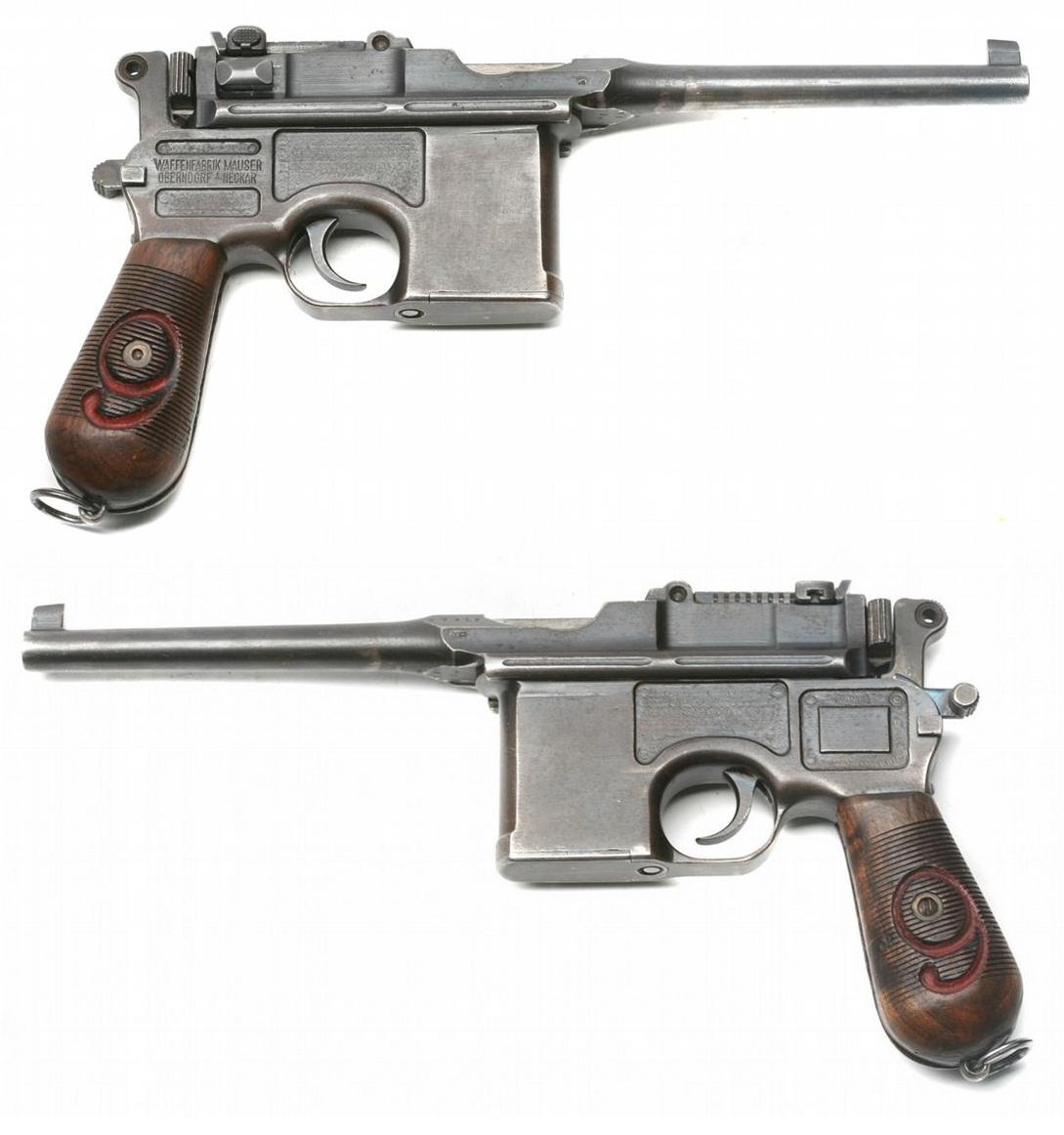

		Маузер К-96 Прусского контракта 1916 года (Mauser C-96 1916 Prussian Contract). Выпускались с 1916 по 1918 годы. Пистолет был изготовлен под патрон «9 мм Люгер» и для удобства идентификации калибра на щечках рукоятки большинства пистолетов была вырезана цифра 9, залитая красной краской. Именно по этой причине пистолеты данной разновидности часто называют Маузер «Красная Девятка» (Mauser C-96 «Red 9»). Стоит отметить, что встречались образцы с девяткой черного цвета, а иногда и вообще без изображения девятки.

14▲

		Маузер К-96 переделка 1920 года (Mauser C-96 1920 Reworks). После окончания Первой Мировой Войны, на основании условий Версальского мирного договора, Германии был запрещен выпуск военных пистолетов, т.е., имеющих длину ствола более 100 мм и калибр более 8 мм. Поэтому, имеющиеся в наличии пистолеты Маузер К-96 различных разновидностей, начали переделывать, укорачивая ствол до 99 мм и меняя калибр у 9 мм пистолетов на 7,63 мм. У пистолетов убирались секторные прицелы, место под них на затворной коробке фрезеровалось и припаивался постоянный целик. На пистолетах «Маузер К-96 переделка 1920 года» (Mauser C-96 1920 Reworks) наносилась маркировка в виде цифр «1920». Маркировка наносилась на раму, патронник или ствольную коробку.

15▲

		Маузер К-96 послевоенные Боло (Mauser C-96 Postwar Bolo). После окончания Первой Мировой Войны, примерно с начала 1920-х годов предприятие Маузера приступило к выпуску пистолетов с длиной ствола 99 мм, калибра 7, 63 мм и имеющего несколько уменьшенную рукоятку. Модель «Маузер К-96 послевоенный Боло» (Mauser C-96 Postwar Bolo) идентична военной коммерческой модели за исключением некоторых деталий. Мушка послевоенных Боло располагалась на выступающей части ствола у дульного среза. Рукоятка пистолета более короткая, а ее щечки имеют 22 проточки. Послевоенные Маузер К-96 Боло имеют кольцо для крепления пистолетного ремня, закрепленное в нижней части рукоятки, которое качается не вперед-назад, а влево-вправо.

16▲

		Маузер К-96 (Mauser C-96) модели 1930 г. Считается, что первая разновидность пистолетов Маузер К-96, которая получила официальное название на заводе, это – «Маузер К-96 Модель 1930 года» (Mauser C-96 Model 1930). Характерным признаком пистолетов данной модели был слегка «ступенчатый» переход на стволе от патронника к средней части ствола. Были и другие различия. Так, курок у М-30 был более поздней упрощенной конструкции, он не имел кольцевых проточек вокруг отверстия в головке. В данной модели уже был применен так называемый «универсальный предохранитель», позволяющий при включении спускать курок с боевого взвода. Головка кнопки предохранителя имела сквозное отверстие. В соответствии с конструкцией предохранителя немного изменилась геометрия фрезеровки рамки пистолета. Изменилась форма рамки в районе рукоятки. Были убраны фрезерованные выточки под щечки, поэтому рукоятка получилась более массивная. Щечки рукоятки имели 12 проточек. Кольцо для крепления пистолетного ремня так же как и в модели Боло качалось влево-вправо. Поначалу пистолеты тридцатой модели выпускались со стволом длиной 132 мм, но позже начали изготавливать с обычным 140 мм стволом.

17▲

		Маузер К-96 с возможностью ведения автоматического огня (Mauser C-96 M1932 / M712 Schnellfeuer). По сути данные модели пистолетов уже относятся к пистолетам пулеметам. Эта модель имеет сменные магазины на 10 или 20 патронов (иногда были на 40) и переводчик огня раннего и позднего разновидностей. Обычно их называют «Маузер К-96 M1932 Schnellfeuer». Поступившие в войска Вермахта пистолеты получили обозначение «M712». Темп стрельбы пистолета «Маузер К-96 M1932 Schnellfeuer» в автоматическом режиме 800 — 1100 выстрелов в минуту.

18▲

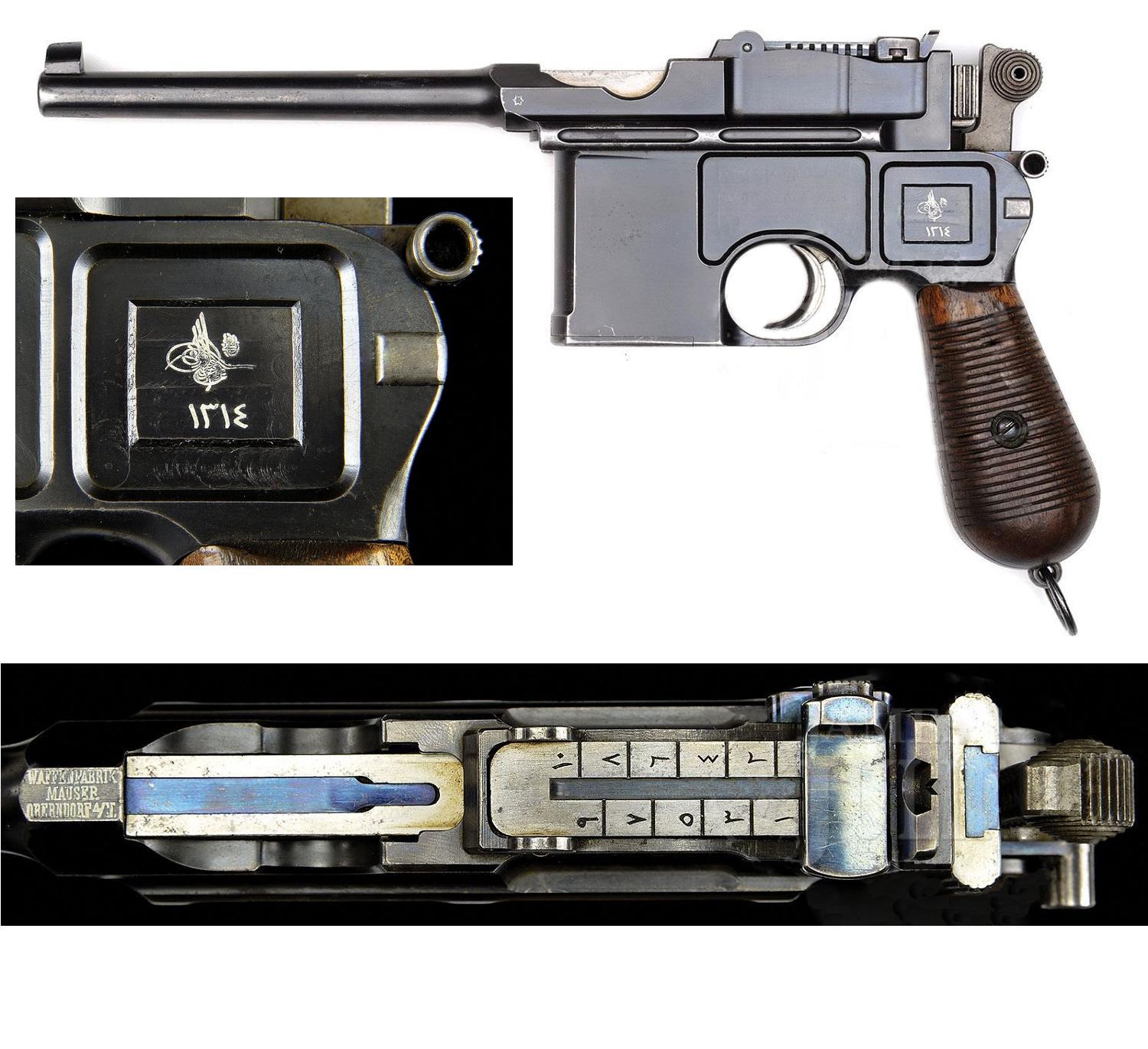

		Обычно, пистолеты, выпускавшиеся по конкретному контракту, имели какие-то характерные особенности маркировки, иногда даже собственную порядковую нумерацию. Модель «Mauser C-96 Cone Hammer» так называемого Турецкого или Оттоманского контракта 1897 года (Mauser C-96 Cone Hammer for a Turkish contract). По этому контракту было изготовлено чуть более 1000 пистолетов. По информации одного из источников у них была своя нумерация с диапазоном серийных номеров от 1 до 1000, нанесенных на арабском языке. На левой и правой сторонах ствола у патронника была нанесена маркировка в виде шестиконечной звезды. На рамке с левой стороны указывался год по исламскому летоисчислению — 1314 и клеймо султана Турции Абдул-Хамида II. Маркировки на прицельной планке так же существенно отличалась от обычной Маузеровской.

19▲

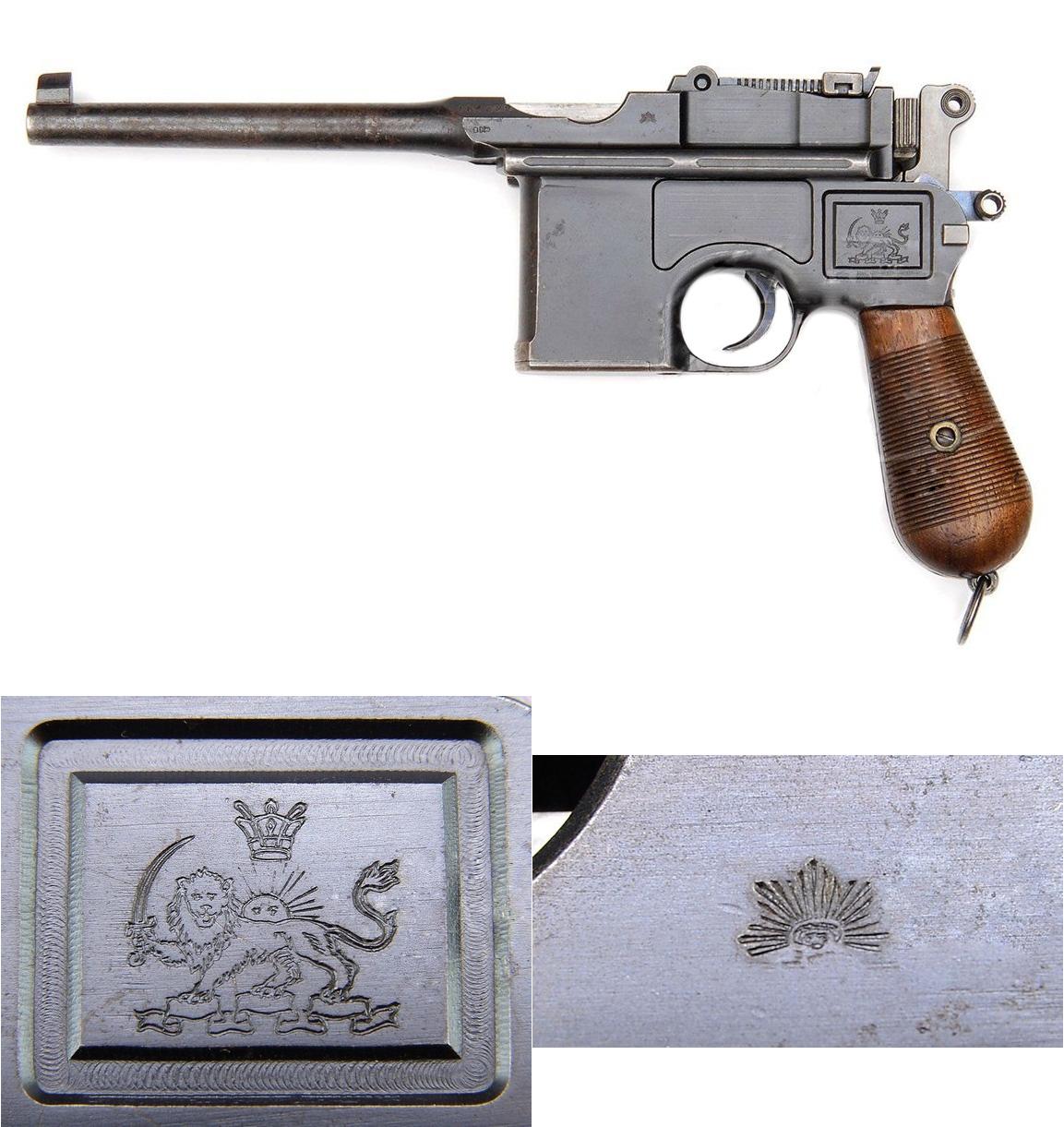

		«Маузер К-96 довоенной коммерческой модели» (Mauser C-96 Prewar Commercial) Персидского контракта 1910 года (1910 Persian Contract Mauser). В 1910 г. по заказу правительства Персии было изготовлено 1000 пистолетов. Характерными признаками данного оружия является наличие маркировки на левой стороне рамки в виде льва с изогнутым мечом, за которым восходит солнце под короной. На ствольной коробке так же имеется маркировка в виде восходящего солнца.

20▲

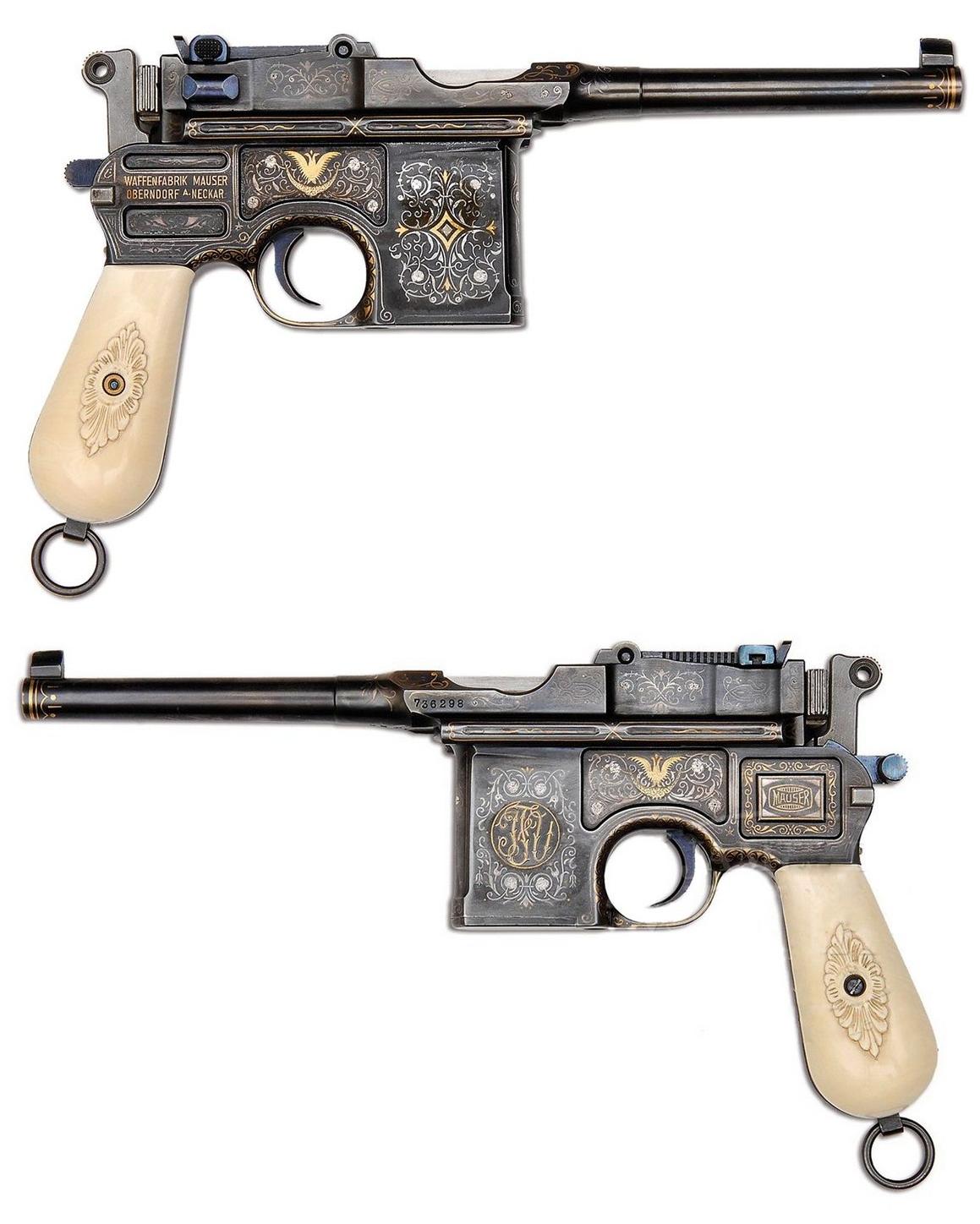

		Ну и конечно же выпускалось подарочное оружие, богато инкрустированное, с гравировкой, щечками рукоятки из слоновой кости и позолотой.
