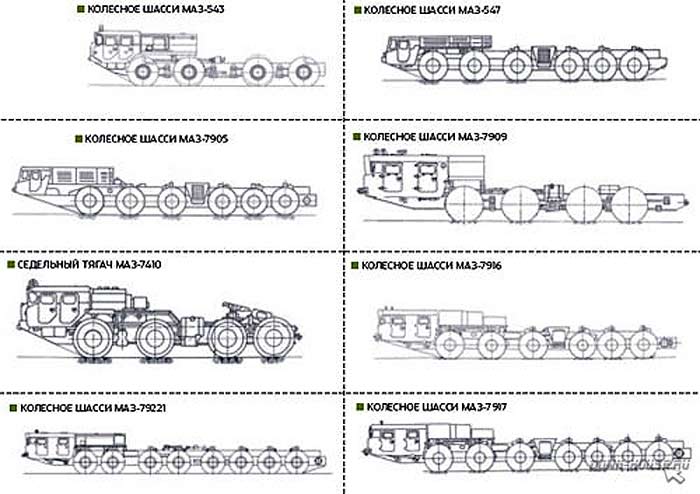

		В данной публикации попытка обобщить сведения по различным СПУ ракет класса "земля-земля" большой дальности на многоосных шасси разработки КБ МАЗ(МЗКТ)

2▲

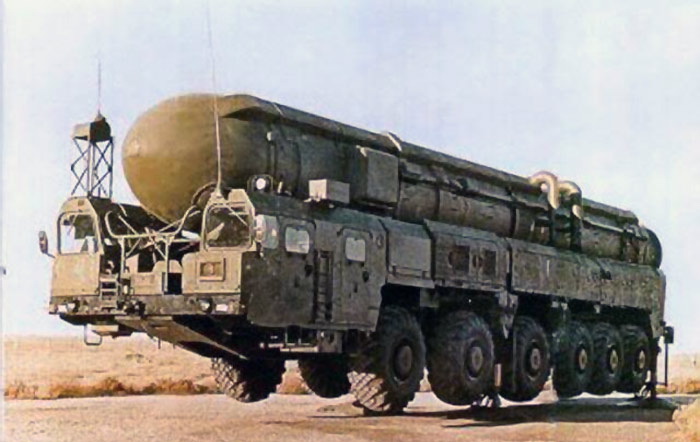

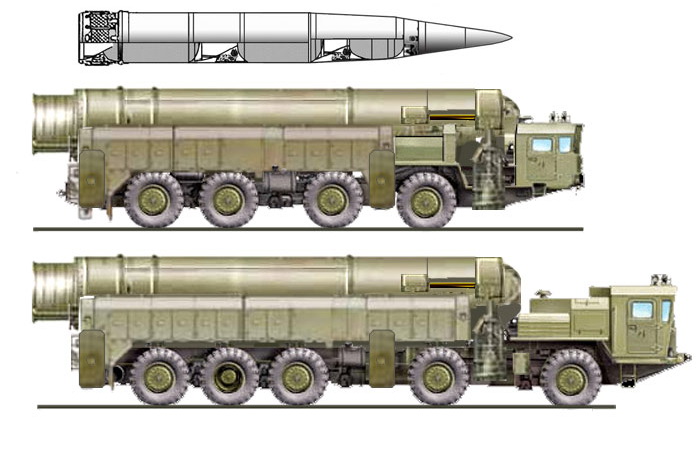

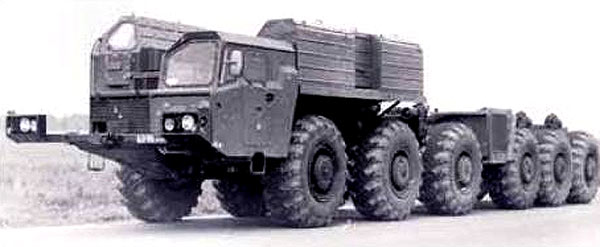

		МБР 15Ж42 "Темп-2С" комплекс 15П642 - SS-16 SINNER - СПУ на шасси МАЗ-547 (5 осей) на стадии проекта и СПУ 15У68 на шасси МАЗ-547А (6 осей) в итоге разработки. Размещение агрегата горизонтирования комплекса (АГК) - походное - между кабин шасси на сочлененной балке, перед радиатором охлаждения дизеля, нза бампером. При переводе в положение "Дежурство" балка вручную разворачивалась и АГК опускался на грунт.

3▲

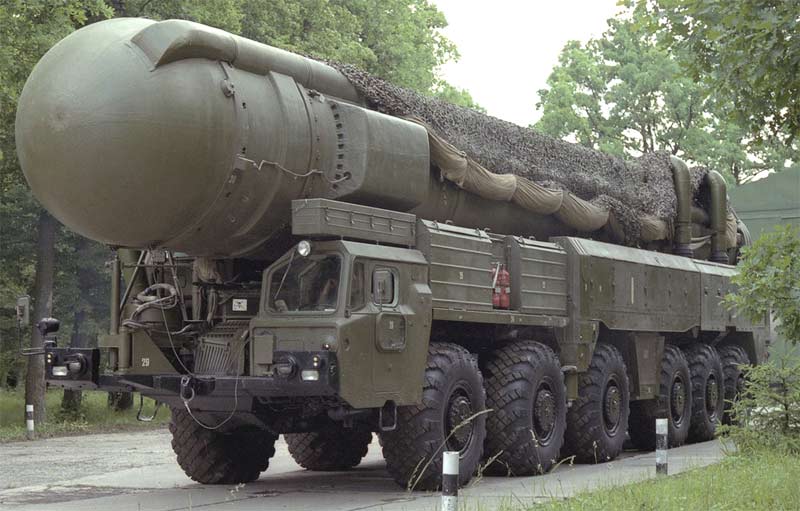

		БРСД 15Ж45 "Пионер" комплекс 15П645 - SS-20 SABER Первый вариант СПУ 15У106 на шасси МАЗ-547В с использованием узлов и агрегатов от МБР "Темп-2С". Агрегат горизонтирования комплекса (АГК) размещен на балке перед сдвинутой назад правой кабиной (кабина командира расчета). Балка АГК оборудована электроприводом для проведения операций с АГК. АГК аналогичен по конструкции (унифицирован) с АГК комплекса "Темп-2С". На СПУ 15У106 светопровод между АГК и системой прицеливания (на ТПК ракеты) при перемещениях комплекса отстыковывался и укладывался в ящик на крыше кабины водителя.

4▲

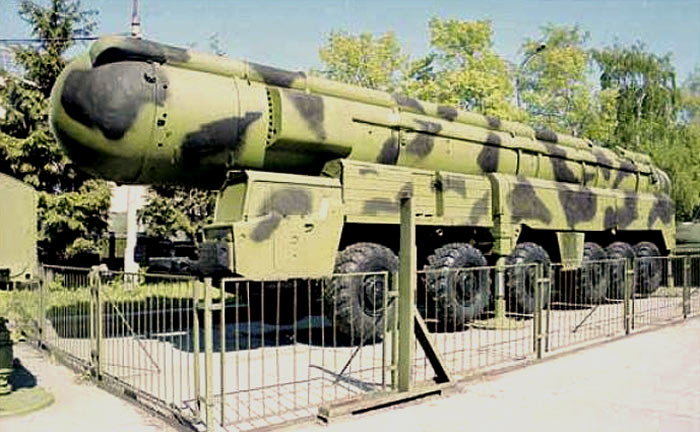

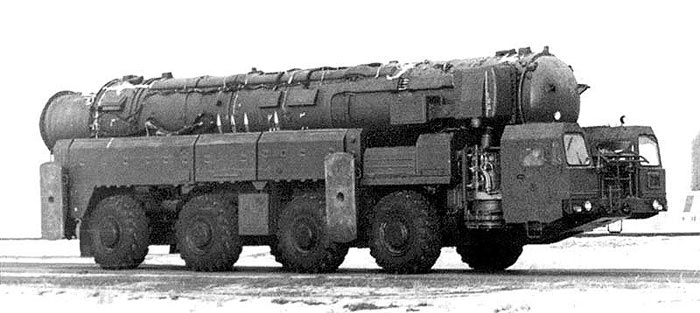

		СПУ 15У106 ПГРК 15П645

5▲

		С большой вероятностью ТПА 15Т116 комплекса "Пионер"

6▲

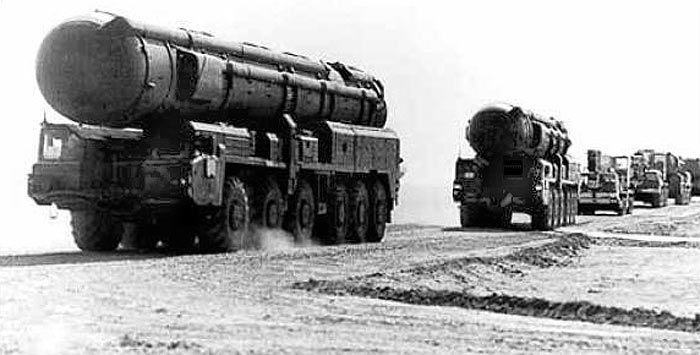

		БРСД 15Ж53 / 15Ж54 (моно БЧ) "Пионер-УТТХ" / "Пионер-2" комплекс 15П653 - SS-20 SABER В составе комплекса измененная СПУ 15У136 и ТПА на шасси МАЗ-547В - аналогичные по конструкции машинам комплекса "Пионер-К" . Поступления в РВСН - с 1980 г. СПУ 15У136 ПГРК 15П645

7▲

		СПУ 15У136 комплекса 15П653

8▲

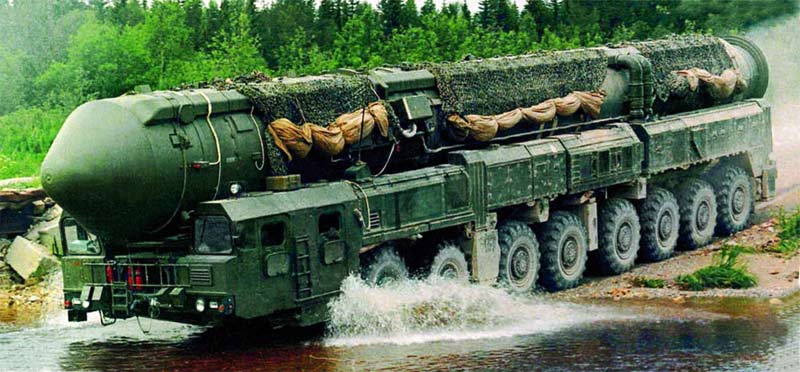

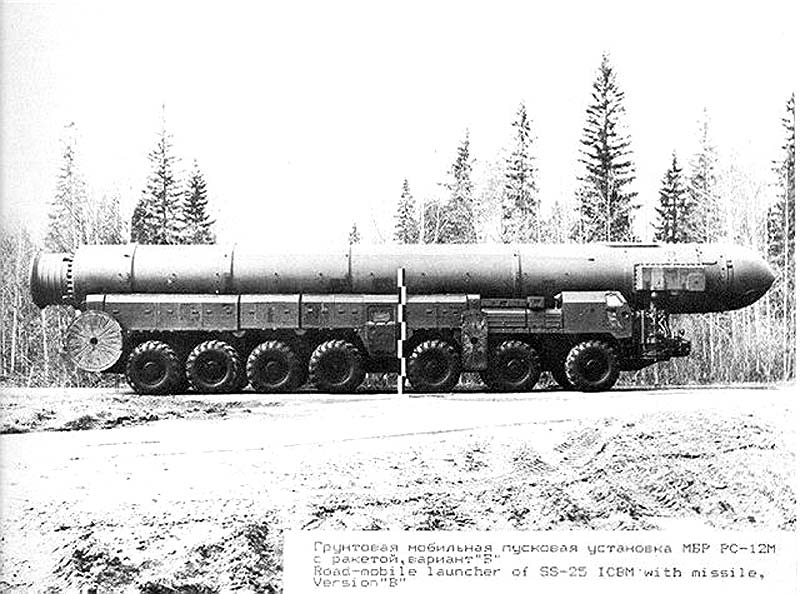

		МБР 15Ж58 / РТ-2ПМ "Тополь-Т" комплекс 15П158.1 СПУ 15У128.1 на шасси МАЗ-7912 - 7 осей, колесная формула 14 х 12, СПУ 15У128.1 на шасси МАЗ-7912, комплекс 15П158.1

9▲

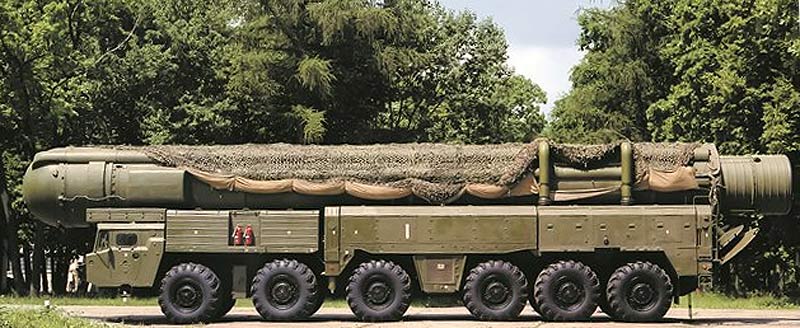

		Серийная СПУ 15У128.1 на шасси МАЗ-7912, комплекс 15П158.1

10▲

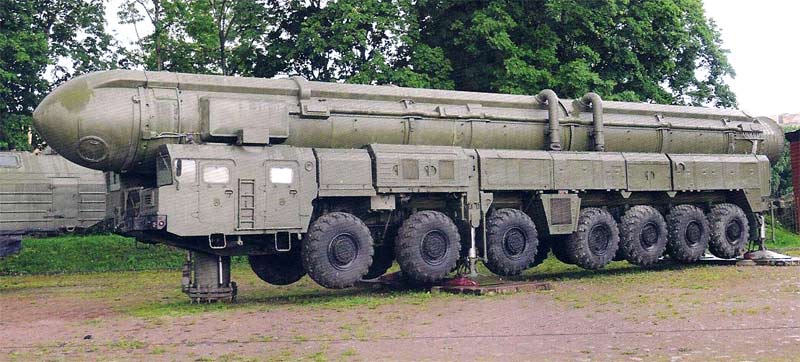

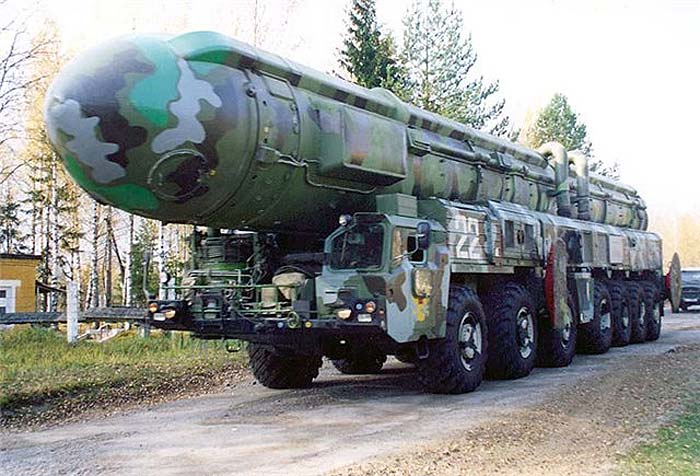

		МБР "Тополь" / SS-25 SICKLE Шасси - МАЗ-7912.СПУ МБР "Тополь" / SS-25 SICKLE, левый борт. Музей РВСН в Первомайске,

11▲

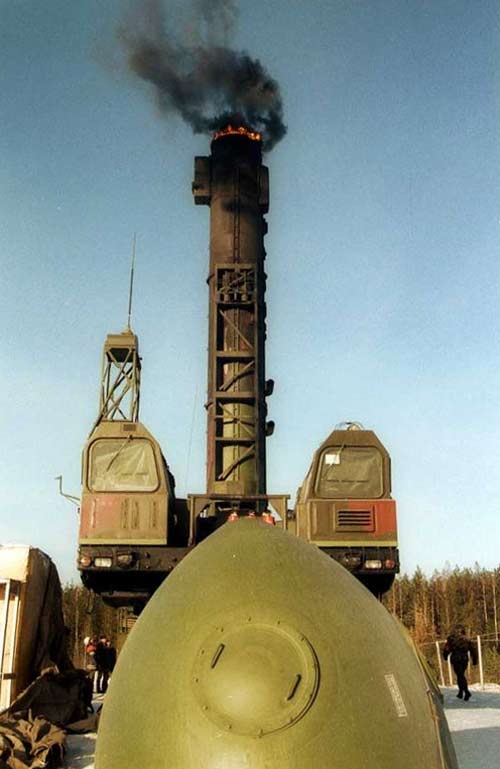

		СПУ МБР "Тополь" / SS-25 SICKLE после пуска, фронт

12▲

		БРСД "Скорость" СПУ комплекса 15П666 "Скорость" на полигоне Капустин Яр

13▲

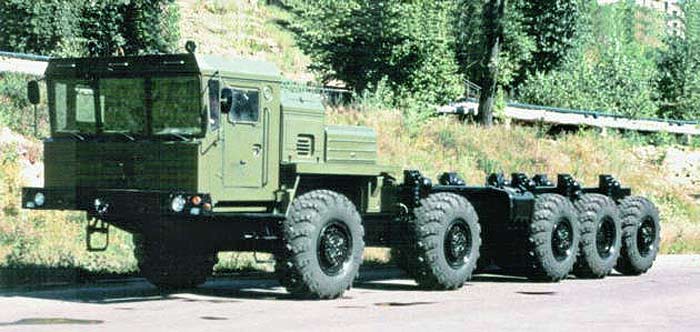

		Шасси МАЗ-7929 одного из вариантов СПУ комплекса МБР "Курьер"

14▲

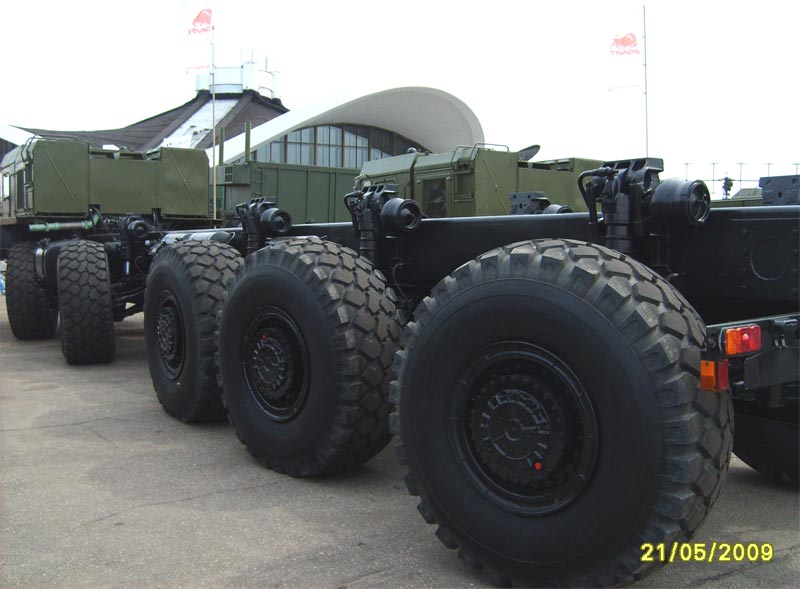

		Усовершенствованное шасси МЗКТ-79292, Минск, 21 мая 2009 г

15▲

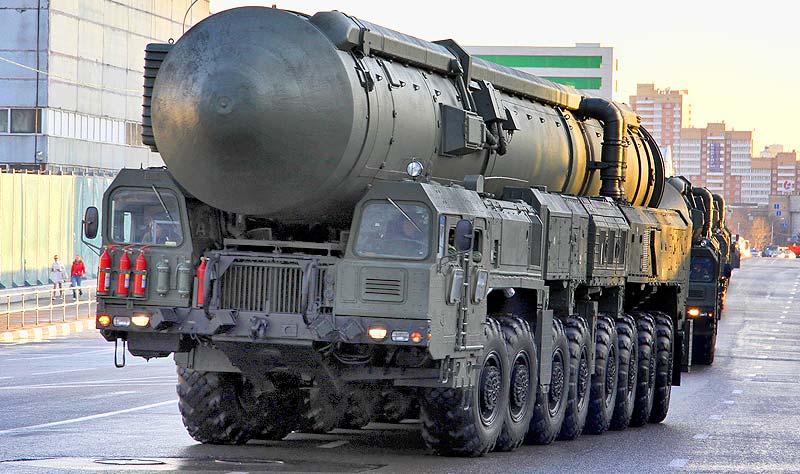

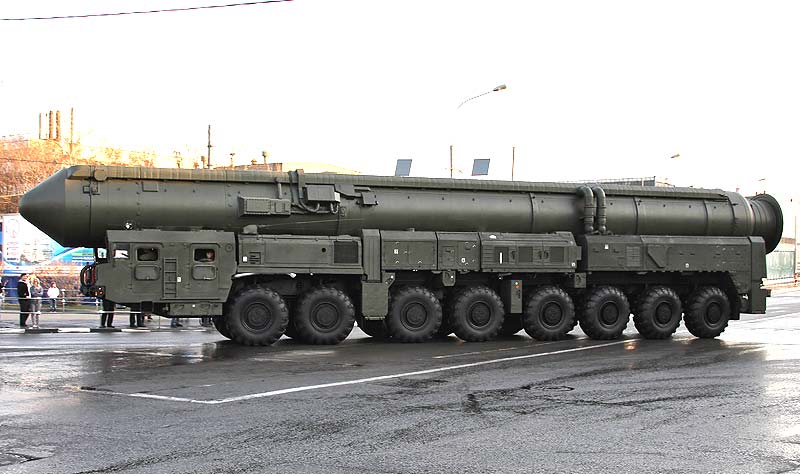

		МБР "Тополь-М"

16▲

		МБР РС-24 "Ярс" - SS-29 / SS-27 mod.2 SICKLE-B

17▲

		АПУ комплекса "Ярс" (предположительно), показанная под видом АПУ комплекса РТ-2ПМ2 / РС-12М2 "Тополь-М" во время репетиции парада в Москве, 26.04.2011 г

18▲

		АПУ комплекса "Ярс" (предположительно), показанная под видом АПУ комплекса РТ-2ПМ2 / РС-12М2 "Тополь-М" во время репетиции парада в Москве, 26.04.2011 г

19▲

		МБР РСС-40 "Курьер" - SS-X-26,Гипотетическое изображение МБР 15Ж59 / РСС-40 "Курьер" - SS-X-26 и вариантов СПУ комплекса 15П159 "Курьер"

20▲

		БРСД 15Ж55 (моно БЧ) / 15Ж57 (РГЧ ИН) комплекса "Пионер-3" СПУ на шасси МАЗ-7916. По неподтвержденной информации, ТПК комплекса по внешнему виду напоминает в части носовогог обтекателя ТПК комплекса "Тополь". СПУ комплекса может производить пуск БРСД без участия других машин дивизиона и, по неподтвержденной информации, является АПУ - автономной пусковой установкой.
