Улыбка "Ямала" Попытаться подобрать серию (одинаковое название и разные цифры в конце) к этой публикации

Выложено 09 Декабря 2013

Картинки > Фотографии

+49

Прислал(a): grand

0
Список публикаций

теги у этой публикации не заданы [все теги сайта]

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

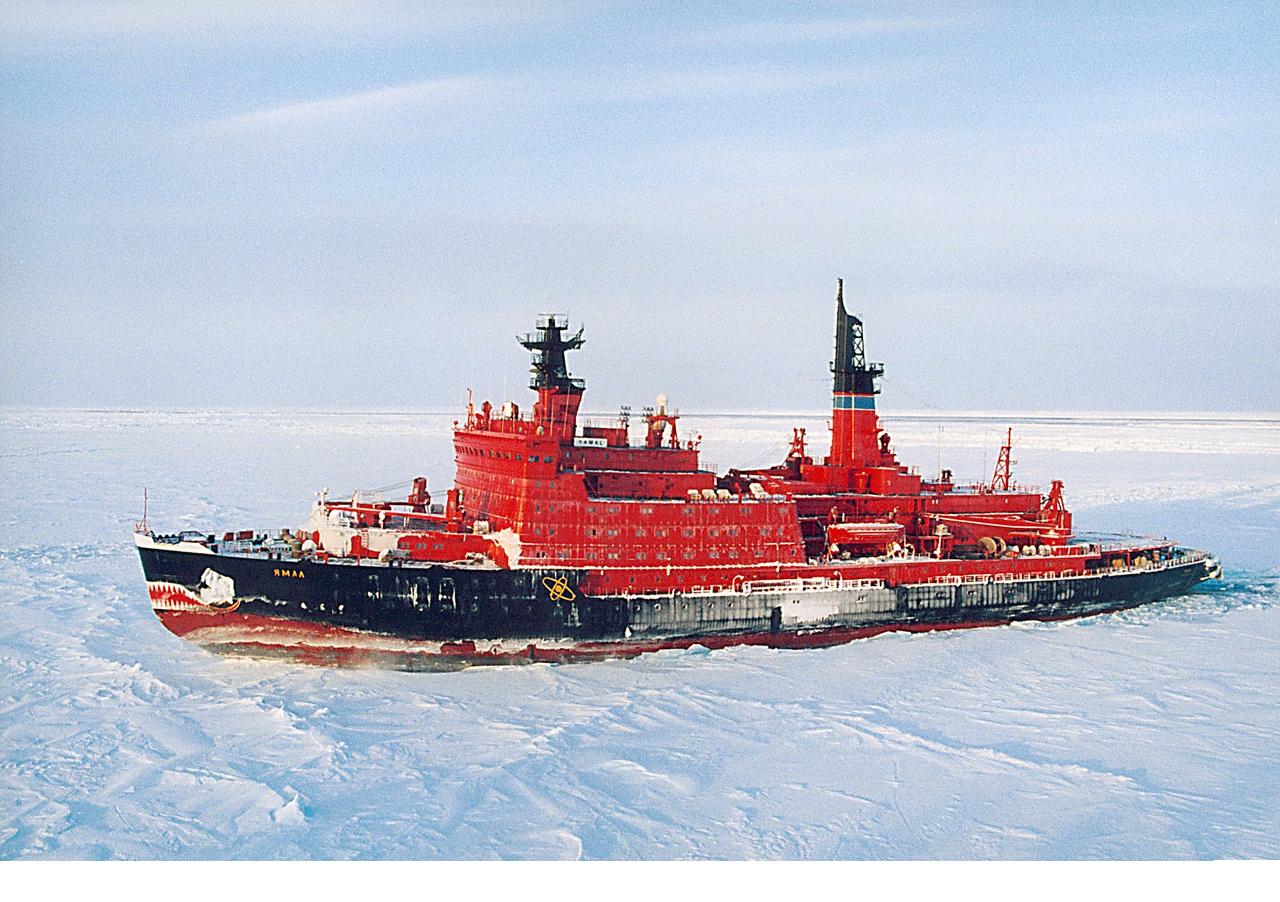

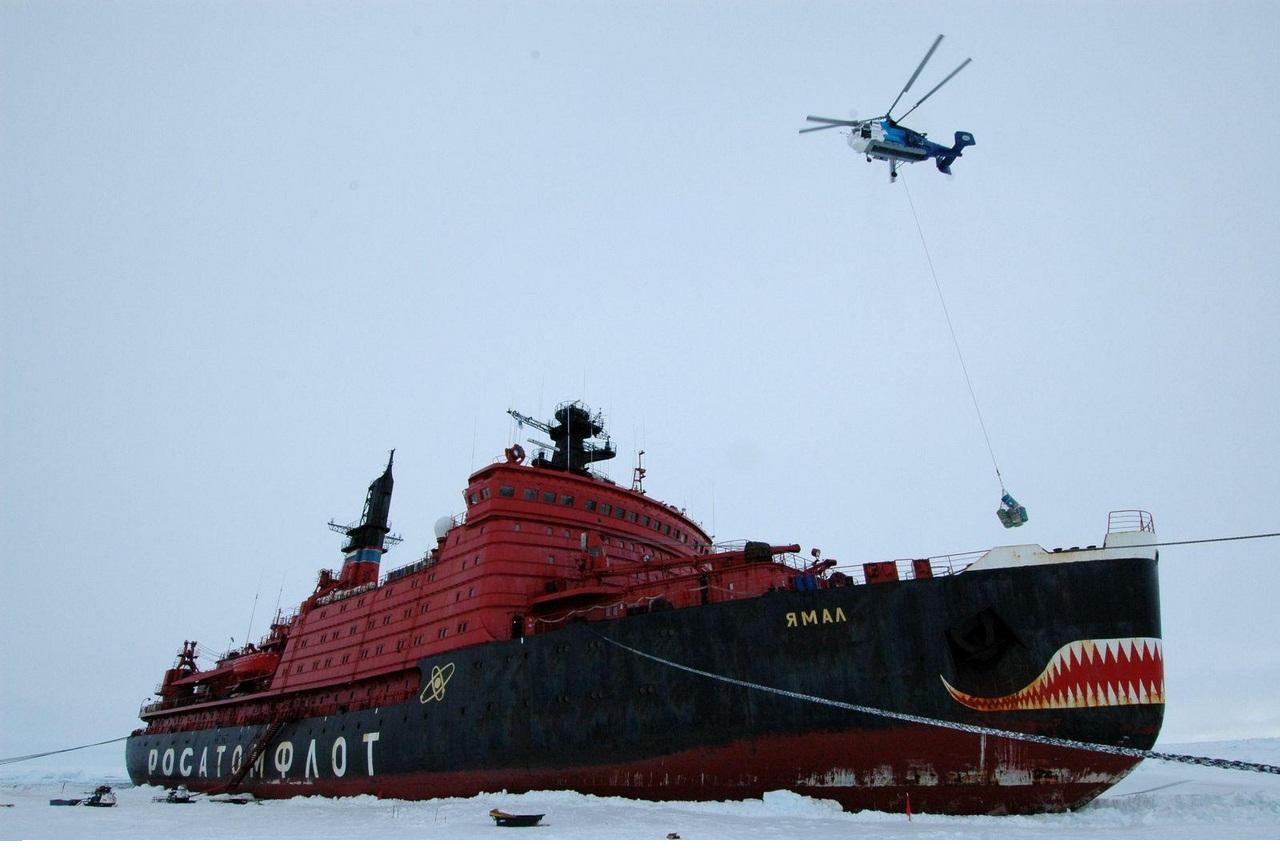

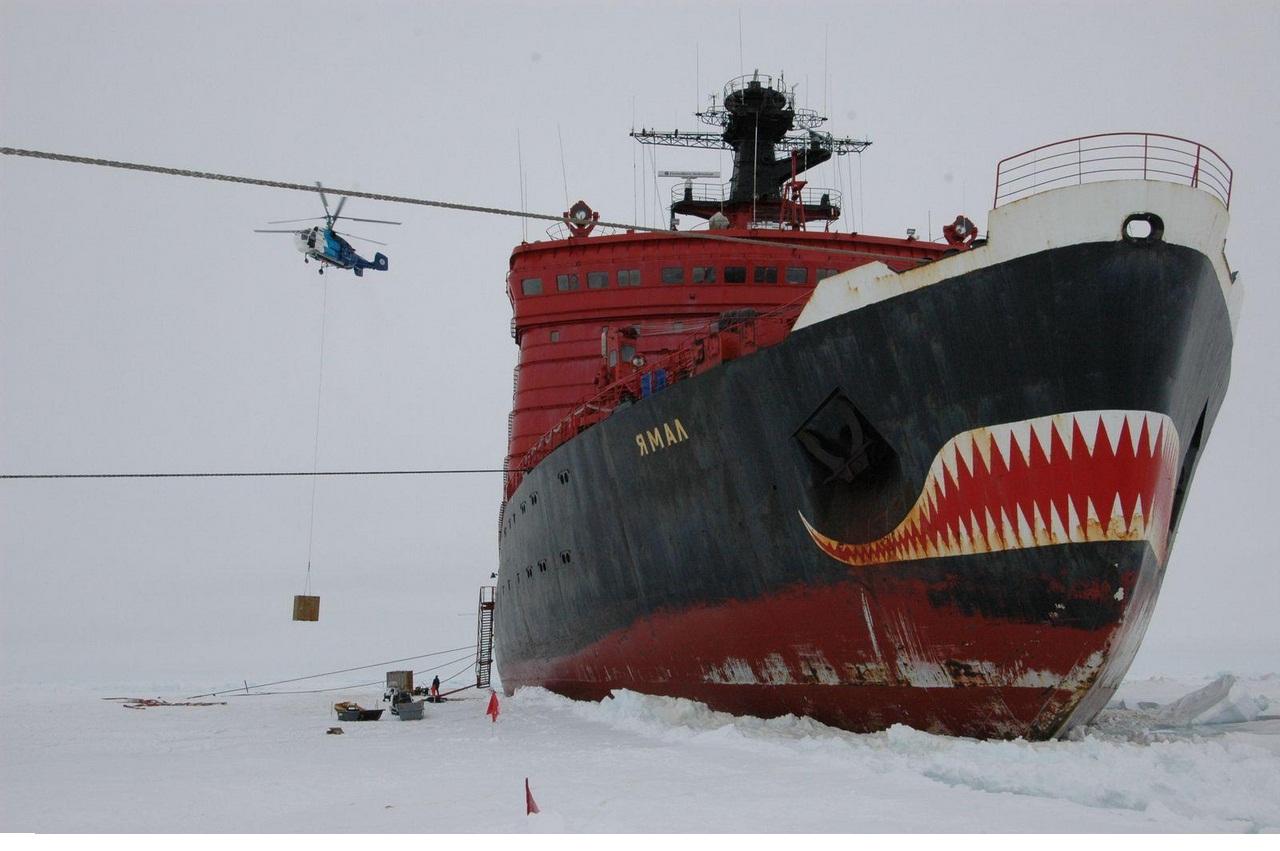

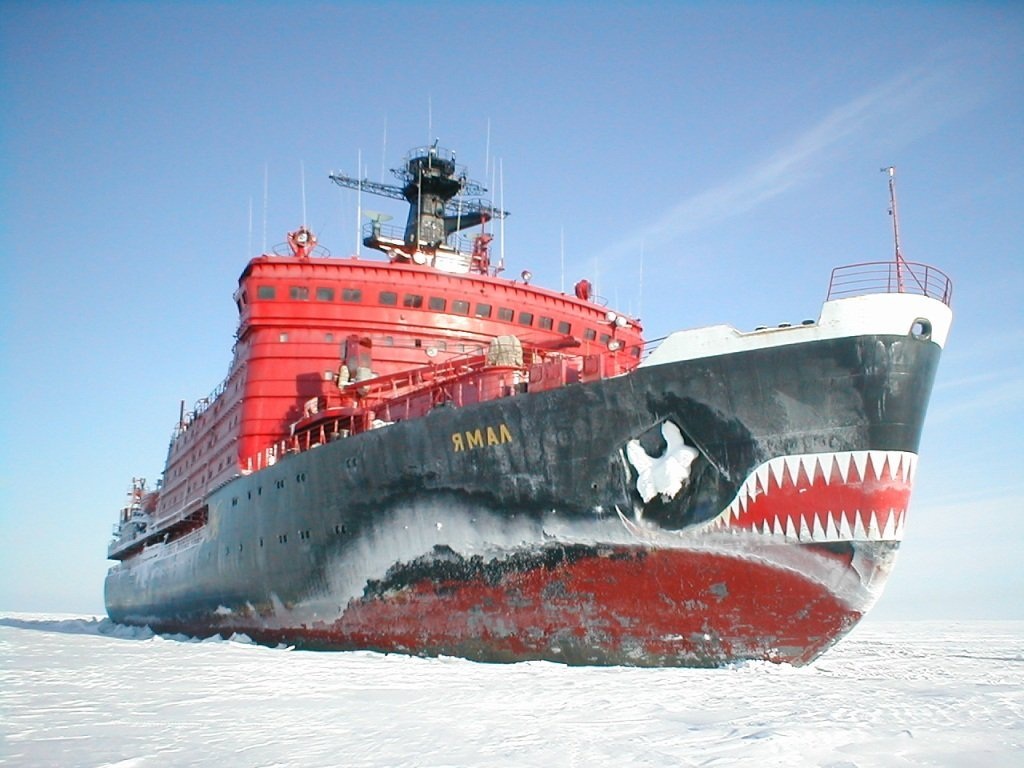

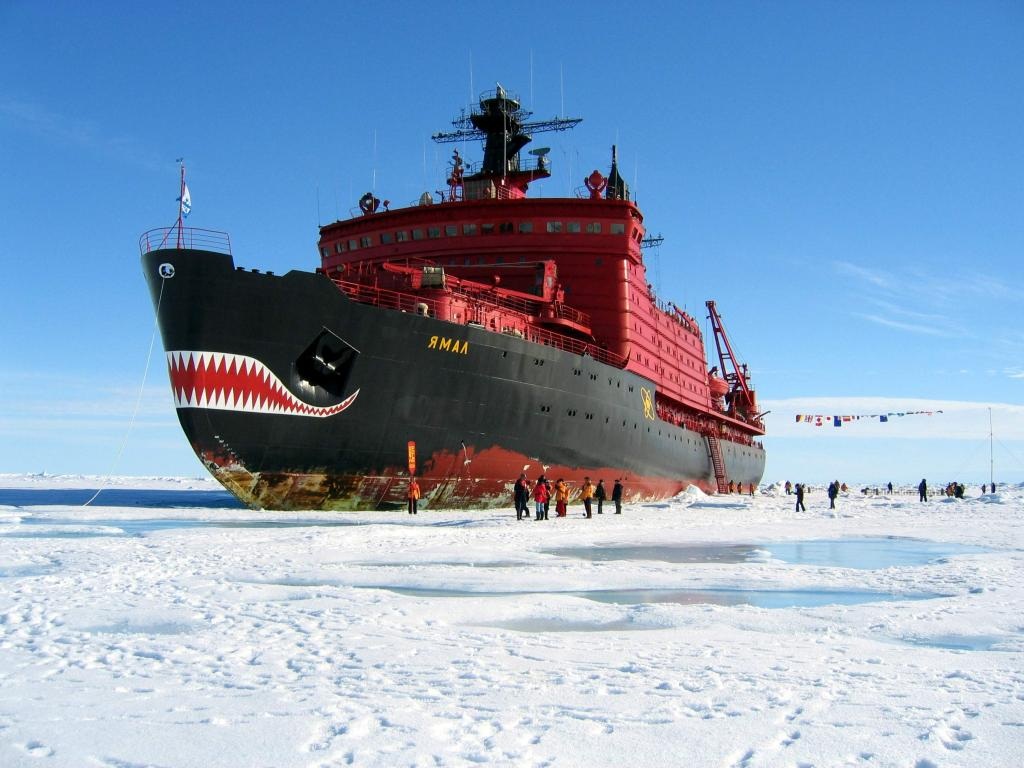

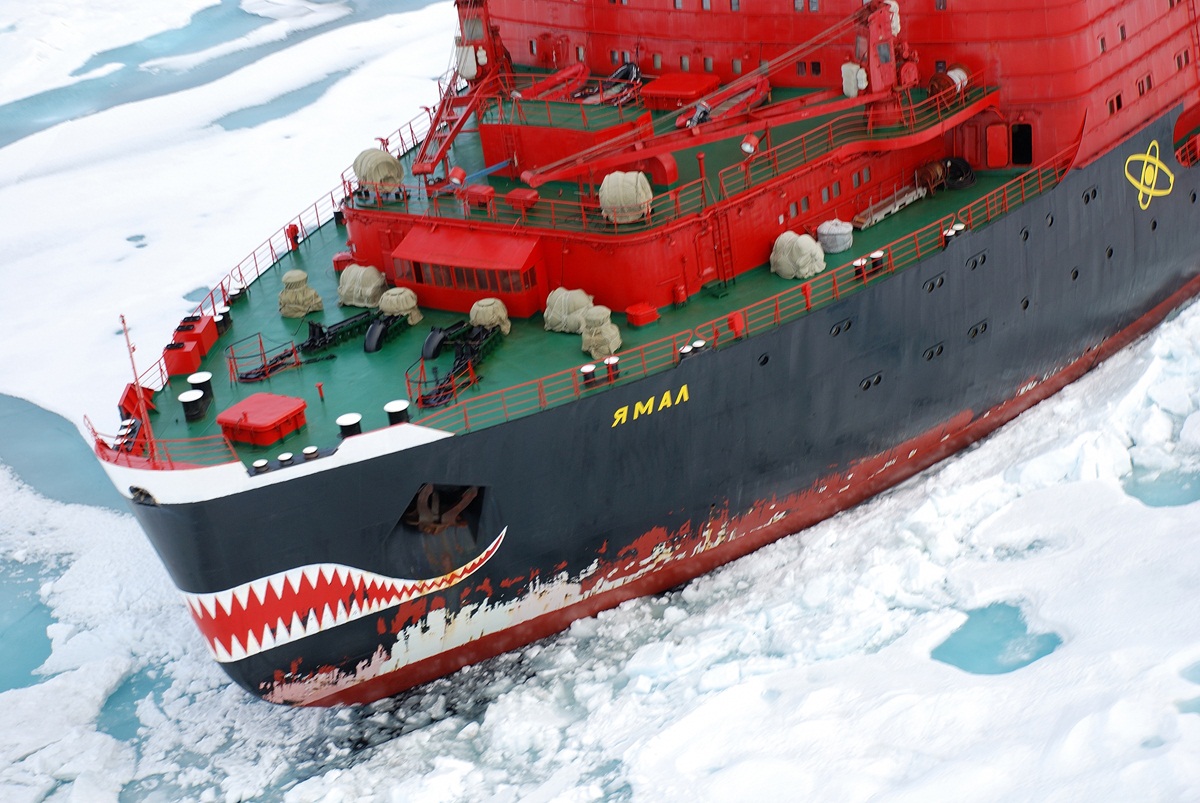

		Первоначально все ледоколы серии ‘Арктика’ окрашивали в желтый цвет, однако позднее выяснилось, что этот цвет недостаточно заметен с воздуха. Поэтому все современные ледоколы этого класса окрашены в гораздо более заметный ярко-красный или оранжевый цвет. А акулья пасть на ‘Ямале’ появилась в 1994 году, когда он в рамках одной из гуманитарных программ возил детей из разных стран мира на Северный полюс. Чтобы было веселее, кто-то предложил нарисовать на носовой части улыбающуюся акулью пасть. Позднее пасть хотели закрасить, но компании, организующие круизы к полюсу, воспротивились: к тому времени пасть стала, как это сейчас принято говорить, брендом ‘Ямала’. Так и оставили. С 1989 года атомные ледоколы используются для туристических поездок на Северный полюс. Круиз, длящийся три недели, стоит $25 000. Впервые атомный ледокол «Сибирь» был использован в этих целях в 1989 г. С 1993 года для этих целей используется атомный ледокол «Ямал».

2▲

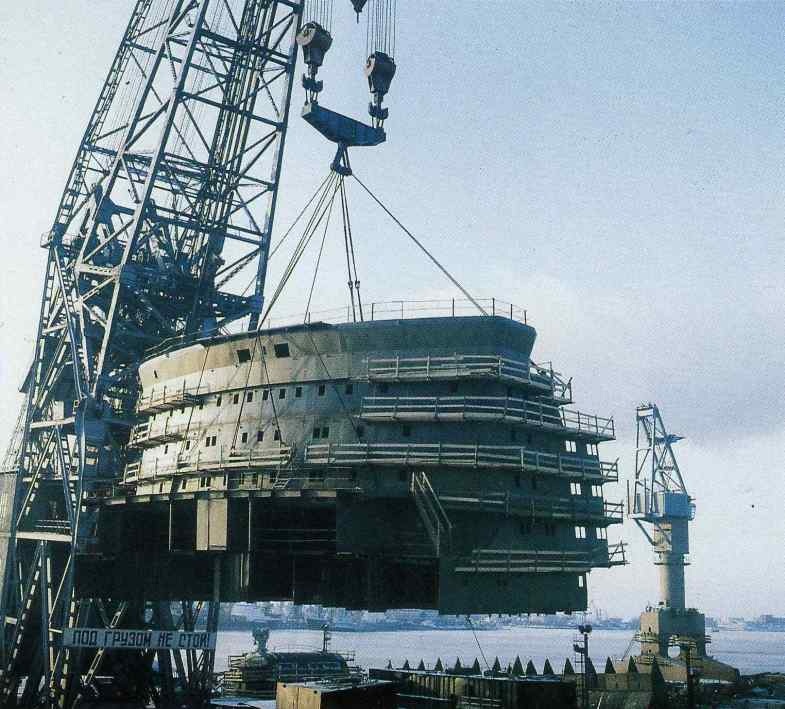

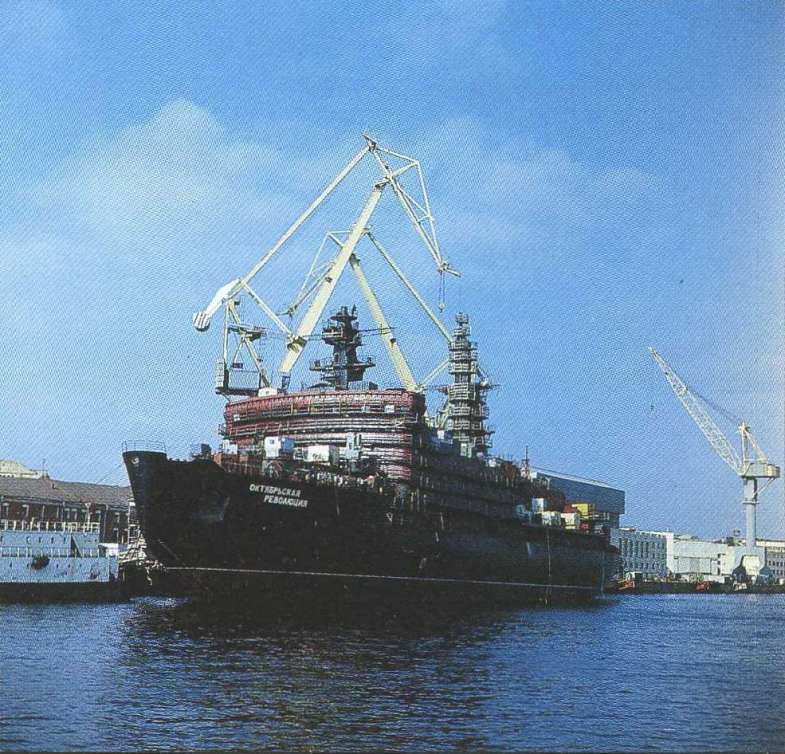

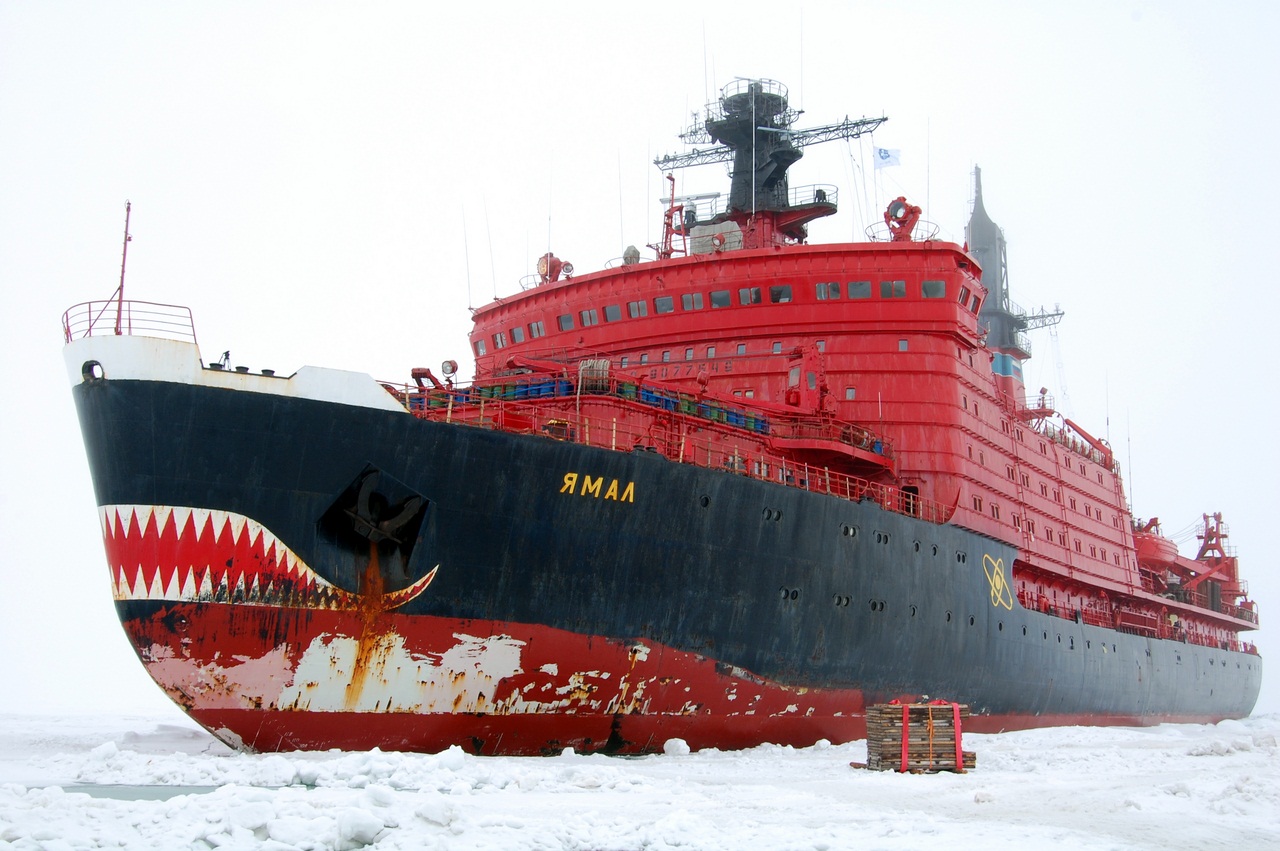

		Ледокол модернизированного проекта «Арктика» (проект 10521). Заложен в 1986 г. под названием «Октябрьская Революция» на Балтийском судостроительном заводе им. Серго Орджоникидзе (№189) в Ленинграде. В 1992 г. переименован в «Ямал» и спущен на воду. . В 2000 г. он совершил экспедицию к Северному полюсу для встречи третьего тысячелетия. Ямал — двенадцатый корабль, достигший Северного полюса. Всего же он совершил 39 рейсов к Северному полюсу. Ледоколы серии «Арктика» спроектированы в расчете на то, чтобы проходить ровный незаснеженный припайный лед толщиной 2,3–2,5 м с минимальной устойчивой скоростью 1–2 узла. Ледокол может ломать лед с помощью ударов носовой частью или продавливать его своей массой. Корпус имеет специфические обводы, чтобы предотвратить возможность зажимания во льду. В носовой и кормовой части расположены цистерны емкостью 1000м3 каждая (есть и бортовые дифферентные цистерны, только меньшего объема); попеременно закачивая воду в одну или другую часть, можно раскачать и освободить судно из ледового плена. А чтобы лед не намерзал на борта, используется пневмообмыв – на корпусе расположено множество отверстий, через которые подаются пузырьки воздуха, предотвращающие налипание льда.

3▲



4▲

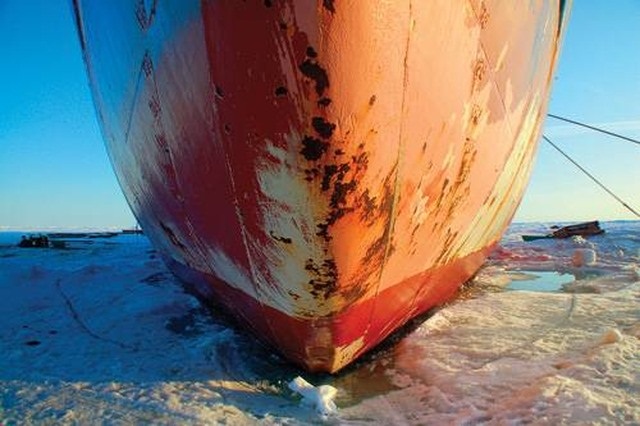

		А вот горячая вода, упоминание которой можно встретить в некоторых источниках, для проходки во льду не используется. На ледоколе «Россия» ставились эксперименты с подогревом корпуса в районе носа, но они оказались полностью бесперспективны. Правда, при стоянке во льдах лед вокруг ледокола подтаивает – что неудивительно, поскольку для охлаждения всех систем в час требуется 20000т забортной воды, которая при этом разогревается до 25°С. Чтобы ледокол выдерживал давление льда, профиль подводной части его корпуса сделан яйцевидным. Если лед очень прочный, то мощность в 75 тыс. л.с. на винтах может вынести судно на поверхность льда, где оно ляжет на бок подобно выброшенному на берег киту. Чтобы этого не произошло, на передней подводной части корпуса есть ограничитель — т.н. «ледовый зуб».

5▲

		Водоизмещение 23500 т, длина 150 м, ширина 30 и осадка 11 м, две мачты высотой 44 и 55 м, 2 реактора мощностью 75 000 лошадиных сил. Экипаж — 150 человек, пассажировместимость — 100 человек. Атомный ледокол «Ямал»Ямал имеет двойной корпус, изготовленный из стали АК-28. В месте столкновения со льдом внешний корпус имеет «ледовый пояс» пятиметровой высоты толщиной 46 мм, в других местах толщина внешнего корпуса около 30 мм. Корпус покрыт полумиллиметровым слоем специальной краски «Инерта-160» для уменьшения трения. Между внешним и внутренним корпусами помещён водный балласт, который может быть перемещён для поддержания остойчивости судна. Корпус судна разделён на 8 водонепроницаемых отсеков и имеет двухотсечную непотопляемость – это означает, что даже в том случае, если два самых больших отсека будут полностью заполнены водой, судно останется на плаву.

6▲

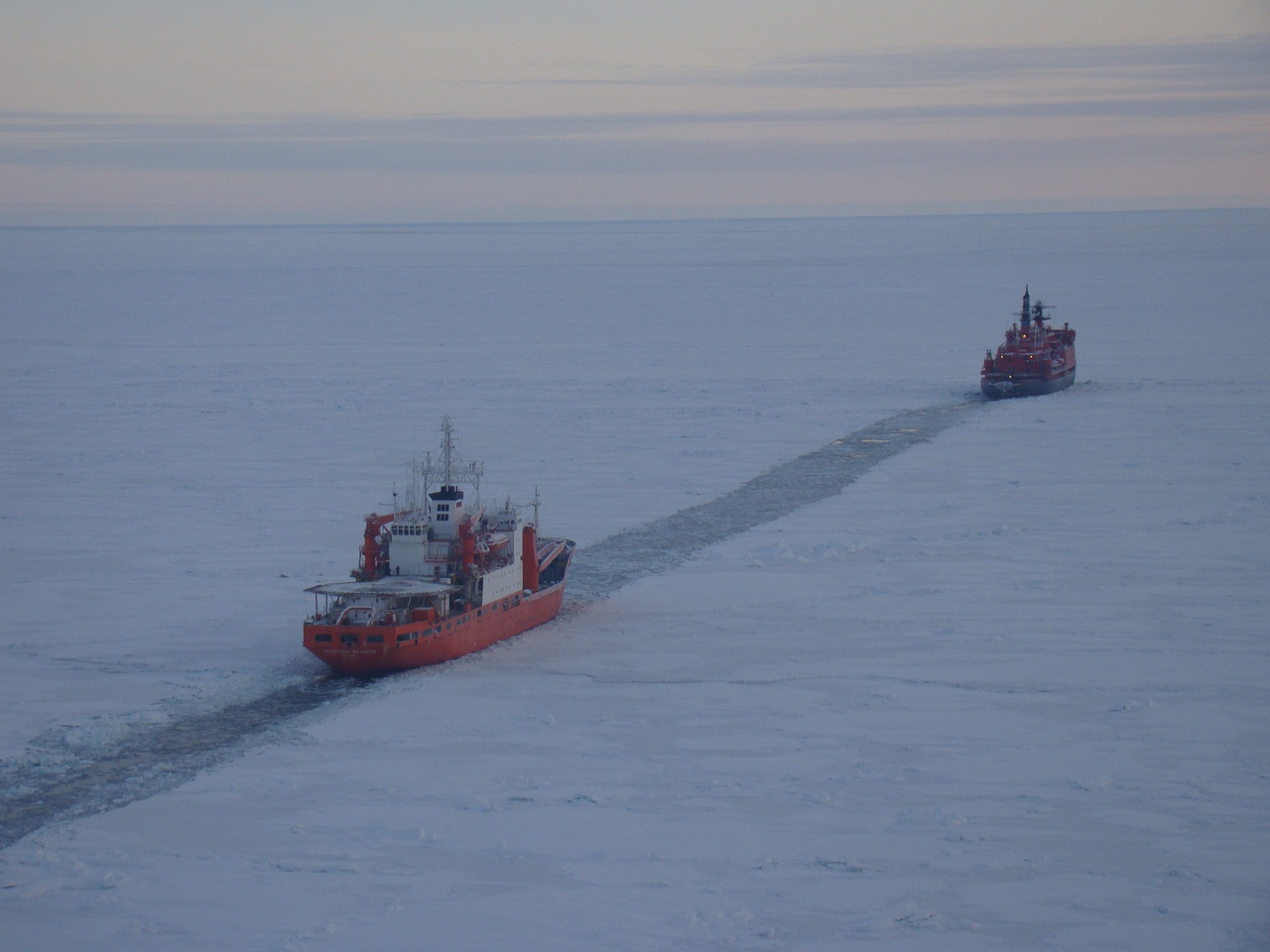

		Танкер «Владимир Тихонов» следует за ледоколами «50 лет Победы» и «Ямал»

7▲

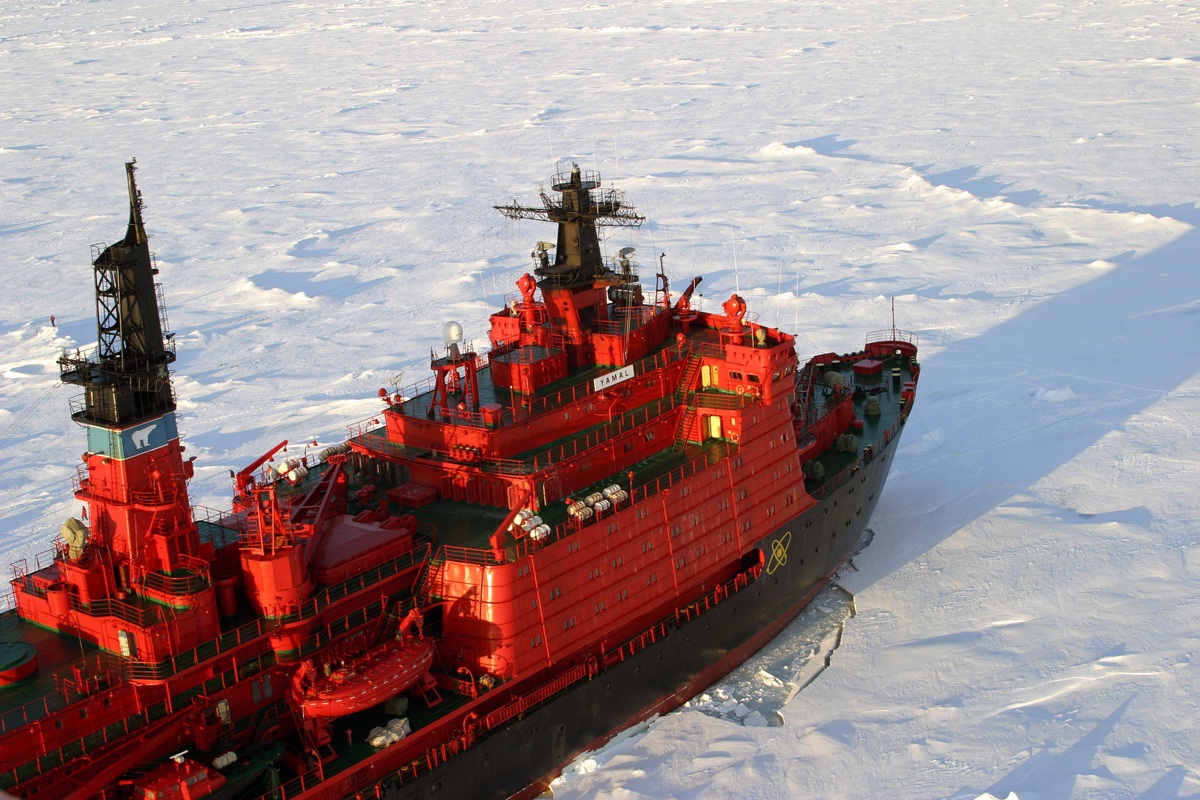

		По центру расположена пятиуровневая надстройка. Движитель ледокола — три гребных винта постоянного шага, каждый из которых приводится своим электродвигателем постоянного тока. Винты не поворотные, передние подруливающие устройства также отсутствуют, поэтому маневрирование осуществляется только управлением электродвигателями правого и левого гребных винтов и рулем, который поворачивается с помощью гидравлики. Такая система не обеспечивает достаточной маневренности в порту, так что для отхода от причала ледоколу требуется помощь буксиров, но во льдах она вполне эффективна.

8▲

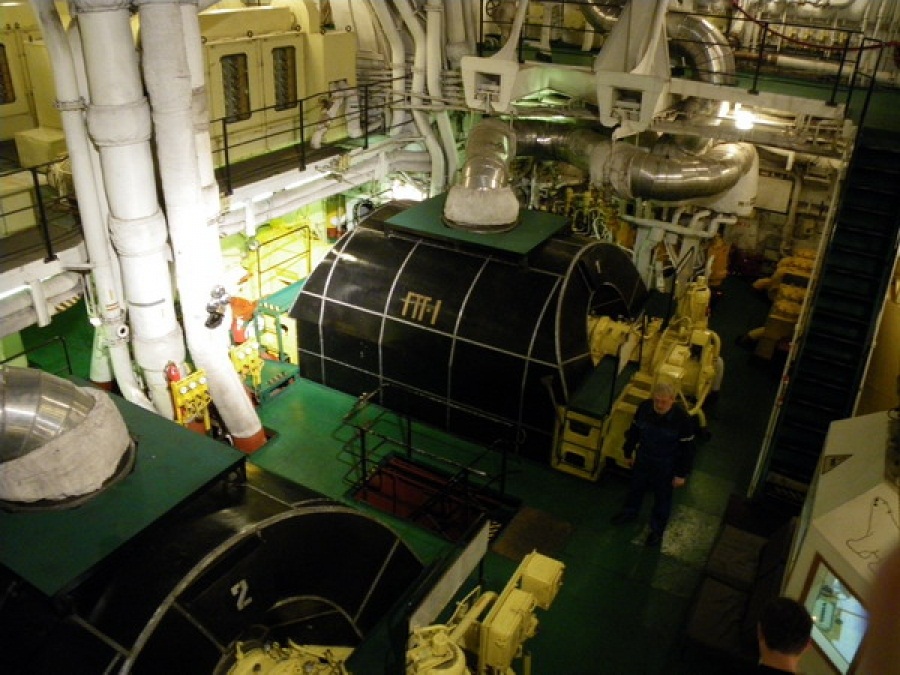

		Два водо-водяных ядерных реактора ОК-900А, вырабатывают тепловую мощность 170МВт, разогревая воду первого контура до 300°С (под давлением 130 атм). Эта вода, проходя через восемь парогенераторов, превращает впар воду второго контура. Затем пар подается на две главные турбины, каждая из которых вращает свои генераторы; энергия от них поступает на три электродвигателя (каждый сдвумя якорями) гребных винтов общей мощностью 75000 л.с.

9▲

		Атомная силовая установка спроектирована с запасом по мощности, так что на 80% мощности реактора мы можем полностью обеспечить энергией двигатели и вспомогательные системы ледокола, поэтому даже в случае неработоспособности одного из реакторов ледокол останется на ходу. Вокруг реактора расположен слой биологической защиты из бетона, стали и воды. Система активной защиты сконструирована таким образом, что ввод стержней-поглотителей возможен при полном отказе электропитания и в любом положении, даже при оверкиле, – это обеспечивают пружины. А в случае серьезной аварии впервый контур реактора закачивается жидкий поглотитель – раствор борной кислоты (бор очень хорошо поглощает нейтроны).

10▲

		Ямал может колоть лёд, двигаясь как вперёд, так и назад. Реверсирование двигателя (смена направления вращения от полных оборотов в одну сторону до полных в другую) занимает 11 секунд, при весе винта 50 тонн. Ямал несёт на себе один вертолёт Ми-8Т и несколько лодок класса Зодиак. На нём установлены спутниковые системы, обеспечивающие навигацию, телефонную связь, факс и интернет. На судне имеется большая столовая, библиотека, зал для пассажиров, волейбольная площадка, тренировочный зал, сауна, госпиталь с операционной и подогреваемый бассейн. Особенность бассейна в том, что в него набирается забортная вода. Так что, искупавшись в нем, можно с уверенностью утверждать, что искупался в Северном ледовитом океане, причем без последствий для здоровья. На борту ледокола есть еще несколько бань, и окунуться в бассейн после парилки очень приятно. Температура в бассейне регулируема, она может быть равна температуре воды за бортом (1,8 градуса по Цельсию), а может достигать 25 градусов тепла. Для комфортного проживания предусмотрено 155 кают для экипажа и 50 пассажирских кают, в каждой из которых есть телевизор, туалет и иллюминаторы. На ледоколе установлена система защиты от терроризма.

11▲



12▲

		Конструкция «Ямала» такова, что все его системы продублированы, так что время автономного похода может быть ограничено только двумя причинами: первая – это топливо, которое нужно менять каждые пять лет, второе – размеры кладовых, они рассчитаны примерно на семь месяцев. Но провиант можно подвозить на других судах, так что, в принципе, в «автономке» «Ямал» может находится все пять лет. Например, если захочет отправиться в Антарктику. Кстати, все разговоры о технических преградах такой экспедиции абсолютно беспочвенны. Требуется лишь переделать части оборудования ледокола. Даже, несмотря на то, что вода в тех широтах теплее, этих +25 будет достаточно, чтобы идти по воде, правда мощность упадет. Самое главное — переоборудовать систему охлаждения аппаратуры управления. А вот с водой на «Ямале» нет никаких проблем — две вакуумно-дистилляционные опреснительные установки способны давать 240 тонн пресной воды в сутки.

13▲

		А номинальная температура охлаждения атомных реакторов Ямал +10°С. В проект заложена возможность конверсии ледокола во вспомогательный боевой крейсер, соответствующее оснащение и оборудование было частично размещено на борту, частично на складах и законсервировано. На ледоколе, как на объекте, где работают ядерные энергетические установки, крайне ответственно относятся к безопасности. Радиационный контроль проводится круглосуточно в режиме он-лайн. «Используются несколько типов контроля: радиационный, газо-аэрозольный и контроль обитаемости, гамма-датчики фиксируют ситуацию по периметру ледокола, на улице, в помещениях. По сути, на „Ямале“ установлена своя система АСКРО, более ста постов в режиме реального времени фиксируют радиационную обстановку. Отличие этих приборов от наземных, заключается в том, что они более влаго- и морозостойкие, так называемого морского исполнения.

14▲

		Топливо — ядерное, уран-235, загружается в среднем на пять лет. Предыдущая загрузка топлива в реакторы «Ямала» была в 2005 году, а потом в 2012 году. В первом контуре вода находится под давлением 130 атмосфер и имеет температуру 300 градусов. Эта вода превращает в пар воду второго контура. От парогенераторов (их восемь) пар подается на две главных турбины, каждая из которых вращает свои генераторы, от которых энергия поступает на три электродвигателя (каждый с двумя якорями) винтов. На судне есть также дизель-генераторы, которые позволяют, например, запустить реактор в случае его останова аварийной защитой. Есть еще третий контур, где генерируется пар, подогревающий воду в четвертом контуре. И только эта вода обогревает помещения на судне. На стоянке в порту отопление осуществляется с помощью котлов. Чтобы постоянно не менять режимы реактора при изменении потребления энергии, второй контур оборудован перепускным клапаном, который пускает пар в обход турбин. КПД нашей силовой установки — как у очень хорошего паровоза, то есть около 20%.

15▲



16▲

		Может ли ледокол дойти в районы Антарктических льдов через экватор? Теоретически да, хотя для этого придется его переоборудовать. Номинальная температура воды для охлаждения конденсаторов парогенераторов — плюс 10 градусов, при +25 градусах мощность резко падает, но ее должно хватить. Дело не столько в температуре воды, сколько в температуре воздуха — наша аппаратура управления тоже должна охлаждаться, и сейчас ее охлаждение рассчитано на условия Арктики, а не тропические широты.

17▲

		В настоящее время РФ обладает единственным в мире флотом атомных ледоколов. В него входят 6 специализированных ледоколов («50 лет Победы», «Ямал», «Вайгач», «Советский союз», «Таймыр», «Россия») и 1 атомный лихтеровоз «Севморпуть» ледокольного типа.

18▲

		Было время, когда атомный ледокольный флот давал казне второй по объемам после нефти и газа валютный доход. Однако выход «Ленина» на пенсию стал символичным для всего атомного флота, который почти два десятилетия с начала 90-х переживал не лучшие времена. Например, в середине 80-х по Севморпути ежегодно перевозилось в среднем 6,5 миллионов тонн грузов. К 1993-му году объем грузов сократился вчетверо. Да и сейчас работы у атомных ледоколов не так много, как хотелось бы. Хотя ситуация меняется к лучшему. Грузооборот Севморпути с использованием ледоколов подрос до 2,5 миллионов тонн. По приблизительным расчетам, если транзит составит 3,5-4 миллиона тонн, то атомный ледокольный флот будет коммерчески привлекательным.

19▲
