		«Эта история началась в конце 1960-х – начале 1970-х, когда перед Калининским вагоностроительным заводом была поставлена задача разработать поезд, который мог бы двигаться со скоростью около 200 км/ч, – в основном для эксплуатации на маршруте Москва – Ленинград, – рассказывает И.С. Ермишкин. – Но прежде чем приступать к проектированию локомотива и вагонов, требовалось изучить взаимодействие рельса и колеса на высокой скорости, а также найти базовые конструктивные решения, которые могли бы воплотиться в поездах будущего. Так появилась идея создания скоростного вагона-лаборатории (СВЛ)».

2▲

		Для проведения исследовательских работ в области взаимодействия подвижного состава и пути и оценки различных конструктивных элементов ходовых частей при высоких скоростях движения Калининским вагоностроительным заводом совместно с сотрудниками конструкторского бюро генерального конструктора по авиационной технике А. С. Яковлева и ВНИИВ был разработан проект высокоскоростного моторного вагона. В 1970 г. Калининский вагоностроительный завод закончил изготовление такого вагона, получившего название СВЛ (скоростной вагон-лаборатория). Максимальная достигнутая на испытаниях скорость — 250 км/ч.

3▲

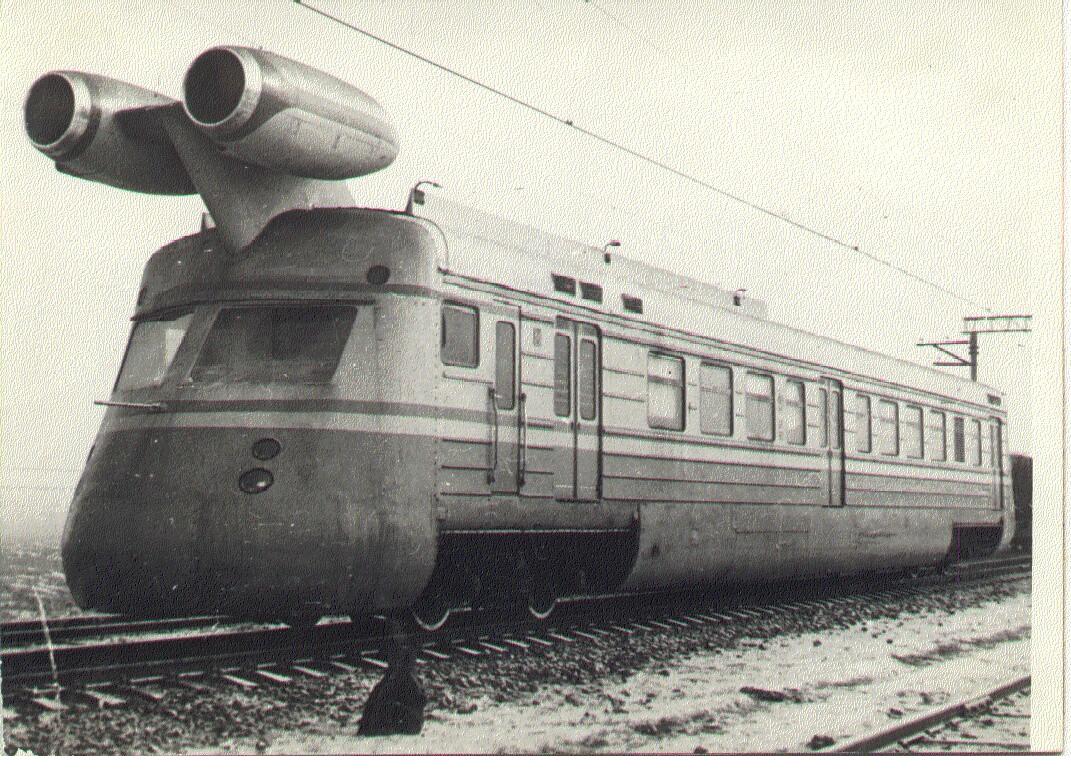

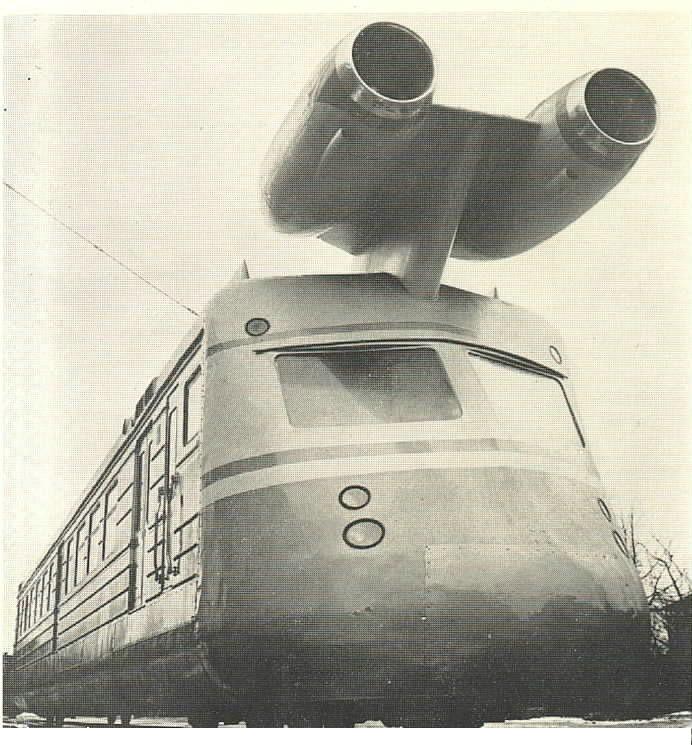

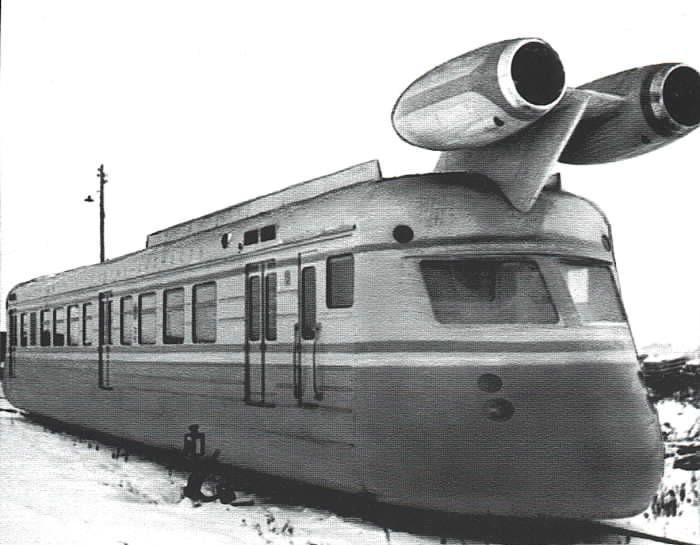

		По предложению авиационного КБ А.С. Яковлева на вагон установили пару турбореактивных двигателей АИ-25 от самолета Як-40 с тягой 1500 кгс каждый. Чтобы ускорить работы, в качестве основы для лаборатории использовали серийный головной вагон от электропоезда ЭР22 на пневматической рессорной подвеске. При этом его носовая часть подверглась доработке, и c помощью специальной накладки ей была придана обтекаемая форма. Двигатели поместили над кабиной машиниста, а для того чтобы предохранить крышу от воздействия раскаленных газов, поставили защиту в виде экрана из жаропрочной стали. В салонной части СВЛ была устроена лаборатория с измерительными приборами. В ходе испытаний, которые проводились в основном на прямом участке Приднепровской железной дороги в 1971–1975 годах, поезд показал рекордную для колеи 1520 мм скорость 249 км/ч (по другим данным – 274 км/ч)

4▲

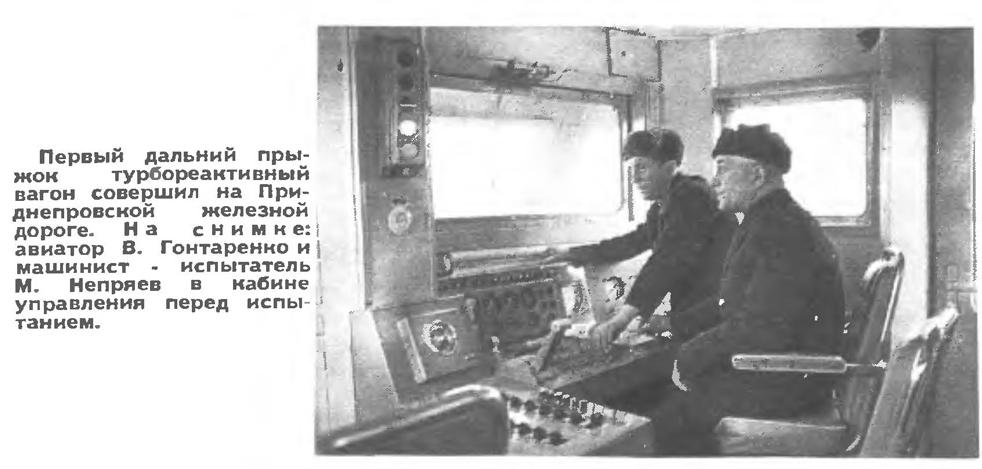

		Однако ценность экспериментов с СВЛ не сводилась к выяснению пределов скоростных возможностей вагона. По итогам испытаний НИИ, занимавшиеся разработкой ходовой части для подвижного состава скоростных поездов, получили богатейший экспериментальный материал. Эти данные были вскоре использованы при проектировании поездов «Русская тройка» (ТВЗ) и ЭР-200 (Рижский вагоностроительный завод). ЭР-200 до недавнего времени (февраль 2009 года) эксплуатировался на линии Москва – Санкт-Петербург. Вес двух двигателей был менее 1т. В кабине машиниста был установлен авиационный пульт управления двигателями, а также обычные приборы управления тормозами и песочницами. Сам вагон был построен на КВЗ ныне ,,Тверской вагоностроительный завод,, совместно с сотрудниками конструкторского бюро генерального конструктора по авиационной технике А. С. Яковлева и ВНИИВ в 1970 году, и предназначался для проведения исследований, связанных с построением скоростных поездов, а именно для начало эры скоростных по тем временам поездов. Именно он должен был оценивать железнодорожные пути для возможности быстрых перемещений по ним, и оценивать различные конструктивные элементы ходовых частей при высоких скоростях в движении.

5▲

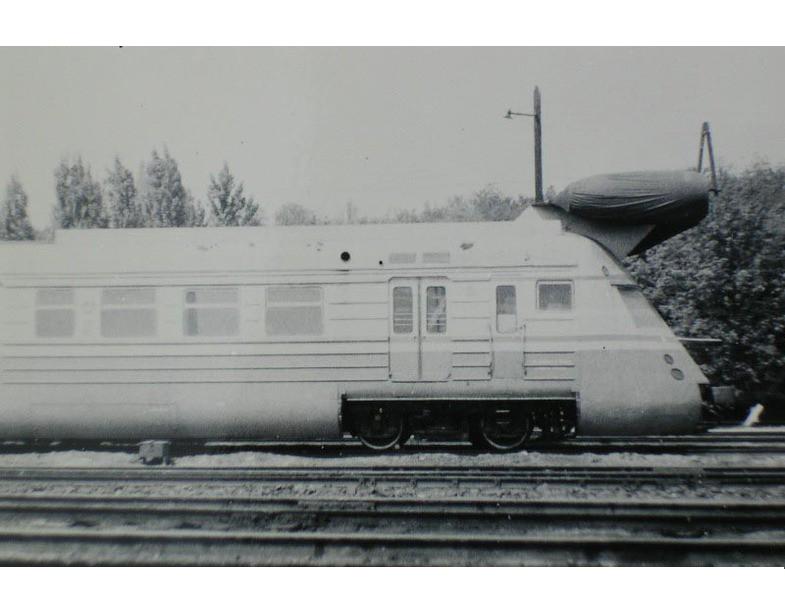

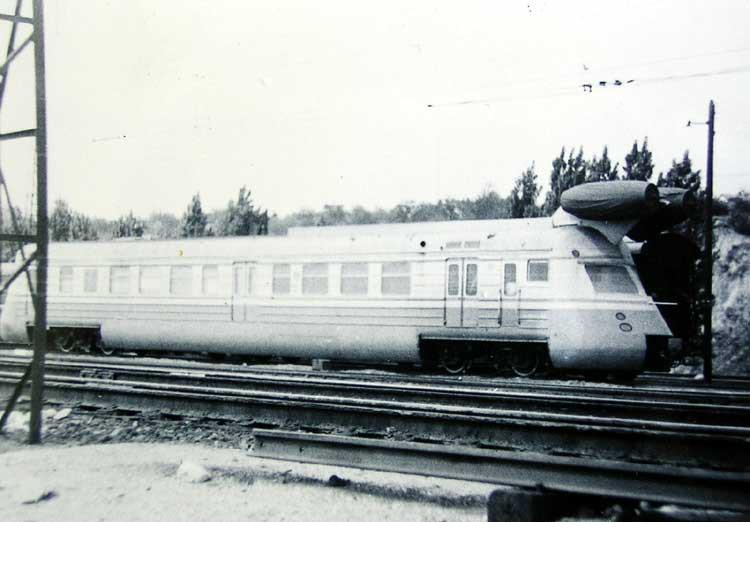

		Кузов высокоскоростного вагона представлял собой кузов моторного головного вагона ЭР22, у которого были поставлены головной и хвостовой обтекатели,а под вагонное оборудование и ходовая часть были закрыты с обеих сторон съемными фальшбортами. Причём кабина, лобовая и задняя стенки ЭР22 были сохранены, обтекатели являются лишь «насадками». В результате, машинист мог смотреть на путь через два стекла: кабины и обтекателя. Вагон был очень прочный модель вагона продувалась в аэродинамической трубе в Авиационным научным центре ЦАГИ. Сам вагон был построен на Рижским вагоностроительным заводе где и строили все ЭР22, а Твери его усовершенствовали до СВЛ ,,Скоростной вагон-лаборатория,, Вагон имел двухосные тележки конструкции Калининского вагоностроительного завода и ВНИИВ с пневматическими рессорами центрального подвешивания. Такие тележки ранее подкатывались под прицепные вагоны электропоездов ЭР22. Вагон был оборудован дисковыми тормозами с пневматическим и электропневматическим управлением. Имелись и песочницы для увеличения сцепления колес с рельсами при торможении.

6▲



7▲



8▲

		Сам вагон в экипированном состоянии весил 59,4 т, в том числе с запасом топлива (керосин) 7,2 т. В 1971 г. экспериментальный вагон проходил испытания на линии Голутвин — Озёры Московской дороги, где была достигнута скорость 187 км/ч. Затем в начале 1972 г.вагон совершал поездки на участке Новомосковск — Днепродзержинск Приднепровской железной дороги, где постепенно увеличивалась максимальная скорость (160, 180, 200 км/ч). Итогом испытаний была скорость движения 249 км/ч.

9▲

		надо учитывать, что применение реактивного двигателя на железной дороге создает серьезные инженерные проблемы, требующие перестройки всей путевой инфраструктуры. В частности, путь должен быть полностью забетонирован – использование балластного слоя из гравия исключено, так как реактивная струя будет поднимать камни и пыль в воздух, а это чревато неприятными последствиями. Второй недостаток – высокий уровень шума, создаваемый реактивным двигателем. Одно из преимуществ поезда перед самолетом заключается, как известно, в том, что он приходит на вокзал, находящийся в жилой зоне, а аэропорты стараются строить вдали от населенных пунктов. Но реактивные поезда пришлось бы также удалять от жилищ, то есть создавать для них новые пути и вокзалы, откуда до городов и поселков пришлось бы добираться на автотранспорте».

10▲

		В 1975 г после запуска ЭР200 необходимость в СВЛ с его прожорливыми и требующими большого внимания реактивными двигателями отпала, и вагон был возвращён по принадлежности на завод-изготовитель. Там он провёл чуть больше 10 лет в различных тупиках ветшая и подвергаясь разграблению.

11▲

		Но в 1986 году ВЛКСМ КВЗ предложила сделать из СВЛ модного в те годы кафе-видеосалона, под который намеревались использовать кузов СВЛ с его необычными двигателями. Вагон из отстойника переехал к цеху спец продукции, где был очищен, из него полностью было демонтировано всё внутреннее оборудование, заменены оконные рамы (вместо оригинальных рам ЭР22 были установлены подогнанные по размерам опускные рамы от пассажирского вагона), в бывшей кабине и первом тамбуре были обустроены бар и посудомойка, а в салонах устроены кинозалы. Снаружи вагон был перекрашен и сменил окраску с красно-жёлтой на бело-голубую. По ряду причин, идея с кафе-видеосалоном заглохла, и вагон так и остался в тупичке возле цеха спец продукции. Со временем стёкла оказались выбиты, обшивка и элементы обустройства растащены, и вагон превратился в сарай на колёсах.

12▲

		Так был ли реактивный двигатель лишь временным решением для сугубо исследовательских целей или ему прочили иное будущее? «Да, СВЛ использовался исключительно как лаборатория, – объясняет И.С. Ермишкин, – однако многие в глубине души верили, что однажды локомотивы на реактивной тяге смогут эксплуатироваться при перевозке пассажиров и грузов. Как известно, от этой идеи в итоге было решено отказаться. Почему? Появились достаточно компактные электрические двигатели, и с их помощью поезда могли уже развивать скорости, вполне подходящие для нужд высокоскоростных магистралей (тот же ЭР-200).

13▲

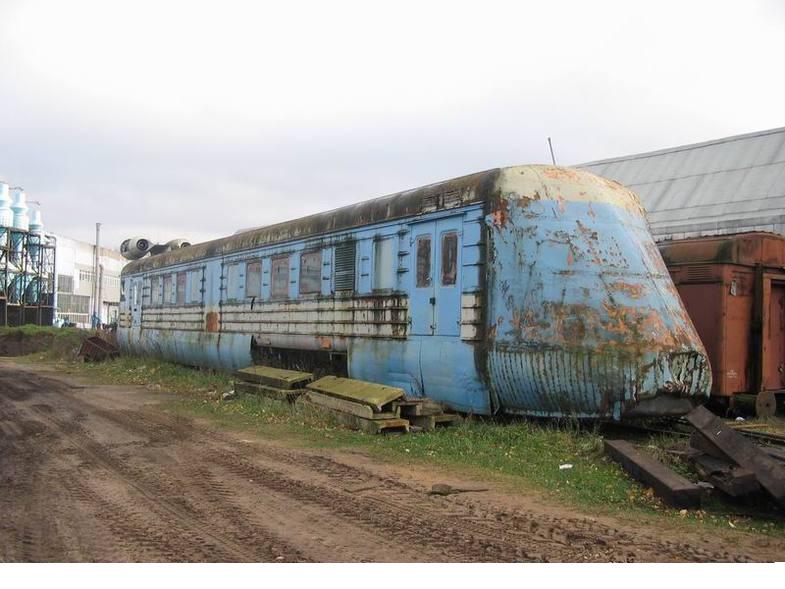

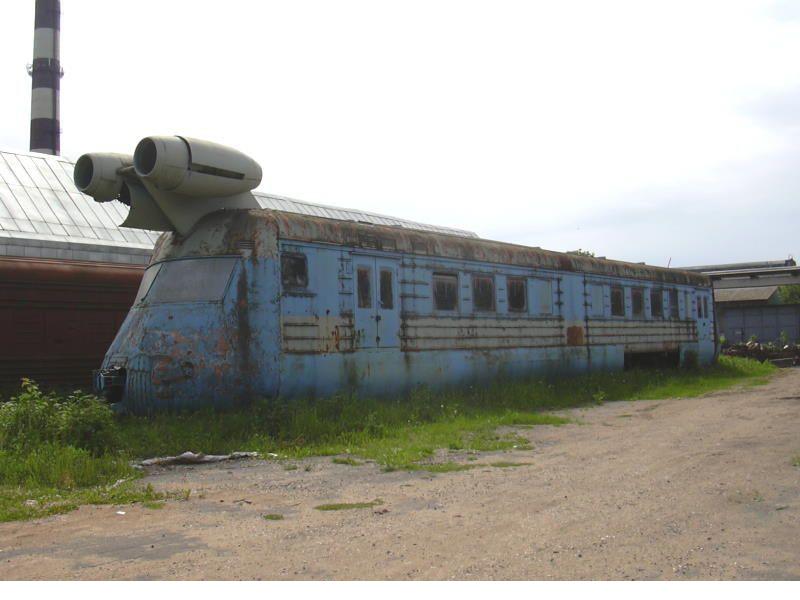

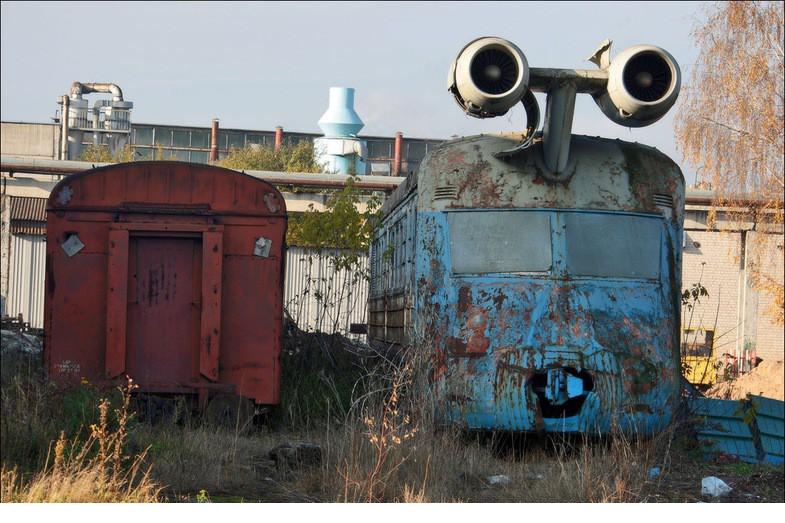

		Останки на территории КВЗ. 1985 г.

14▲

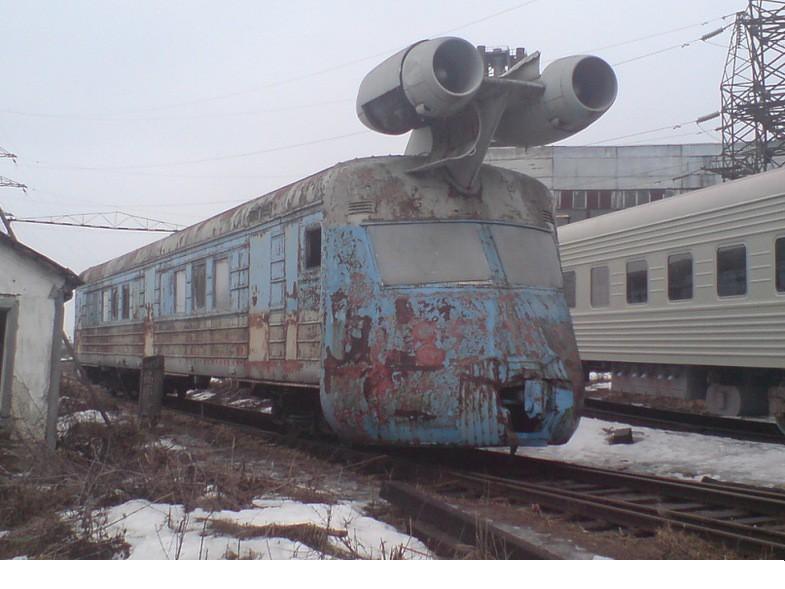

		Останки на территории ТВЗ. Дорошиха, 1993 г.

15▲

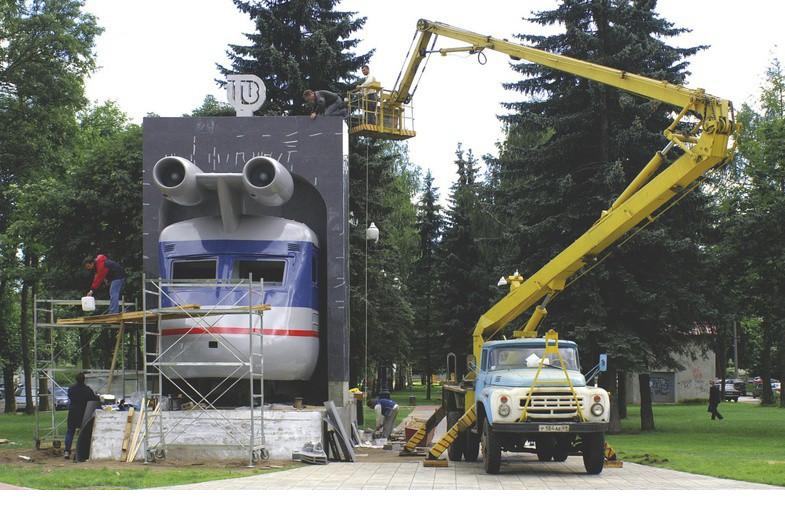

		В период 1999—2003 гг. рассматривался вариант передачи СВЛ в музей железнодорожной техники Санкт-Петербурга, но так и не удалось решить вопрос перегонки вагона. Пневмокамеры тележек «сопрели», и по состоянию ходовой части — скорость транспортировки вагона не могла превышать 25км/ч. В результате вагон остался на том же месте. - В 2008 году нос вагона с реактивными двигателями был отрезан, покрашен и установлен как памятная стела в честь 110-летия Тверского (бывш.Калининского) вагоностроительного завода.
